Anhängezapfen/Anhängekugel
HINWEIS:
Bauteile, die durch den Gebrauch Verschleiß aufweisen können, vom John Deere-Händler überprüfen und gegebenenfalls austauschen lassen (siehe "Wartung alle 500 Stunden").

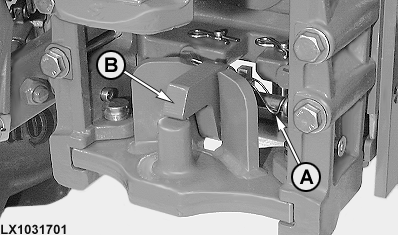

Anhängezapfen
Zum Anhängen eines Gerätes den Bolzen (A) herausnehmen. Der Halter (B) wird durch eine Feder nach oben gedrückt. Nachdem das Gerät angehängt ist, Halter (B) nach unten drücken und mit dem Bolzen (A) sichern.
|
|
|
|
OULXE59,001061E -29-26FEB04-1/3
|

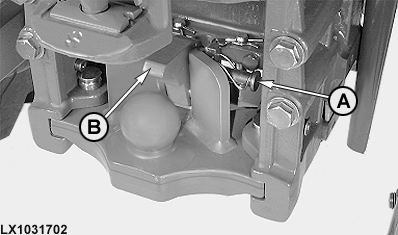

Anhängekugel
Zum Anhängen eines Gerätes den Bolzen (A) herausnehmen. Der Halter (B) wird durch eine Feder nach oben gedrückt. Nachdem das Gerät angehängt ist, Halter (B) nach unten drücken und mit dem Bolzen (A) sichern.
|
|
|
|
OULXE59,001061E -29-26FEB04-2/3
|
Austausch gegen Zugpendel
Der Anhängezapfen oder die Anhängekugel können leicht ausgebaut werden, um zum Beispiel das Zugpendel anzubauen. Sicherungsbolzen (A) herausnehmen, Haltebolzen (B) herausnehmen und Träger (C) nach hinten herausziehen.
|
|
|
|
OULXE59,001061E -29-26FEB04-3/3
|
|
