Elektro-Hydraulische Wagenanhängevorrichtung

Diese Anhängevorrichtung kann mit der Regelhydraulik und dem Schalter (A) bedient werden.

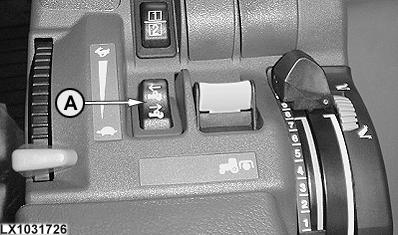

1. Unterlenker ganz anheben und Anhängehaken mit dem Schalter (A) ganz einfahren (Schalter nach vorn drücken).

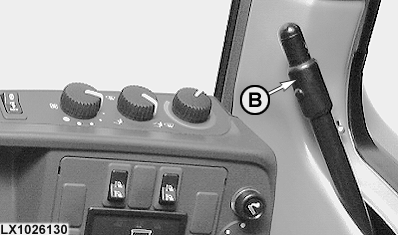

2. Entriegelungshebel (B) betätigen und so lange halten, bis der Anhängehaken die Ruhestellung verlassen hat (der Hebel bleibt in der Offen-Stellung).

3. Anhängehaken mit dem Schalter (A) ganz ausfahren (Schalter nach hinten ziehen).

4. Unterlenker und damit Anhängehaken auf die gewünschte Höhe ablassen.

5. Unterlenker anheben, so daß der Anhängehaken die Zugöse des Anhängers aufnimmt; Anhängevorrichtung voll anheben.

6. Anhängehaken mit dem Schalter (A) wieder ganz einfahren bis er vollständig eingerastet ist (der Hebel (B) geht in seine Ausgangs-Stellung).

7. Unterlenker ablassen.

8. Sich vergewissern, daß die Anhängevorrichtung vorschriftsmäßig verriegelt ist. Ist dies der Fall, wird sie sich weder senken , wenn die Unterlenker abgesenkt werden, noch wird sie ausfahren , wenn der Schalter betätigt wird.

WICHTIG: Ist das Entriegeln schwergängig oder das Einrasten erfolgt nicht automatisch (Punkt 2 oder 6 in der vorstehenden Liste) dann die Einstellung der Hubspindeln bzw. des Hakens der Wagenanhängevorrichtung vom John Deere-Händler überprüfen lassen.



LX1031726
LX1026130
LX1015615
LX012578


1-Anhängevorrichtung in Aufnahmestellung
2-Anhängevorrichtung in Ruhestellung

OULXE59,0010621 -29-26FEB04-1/3

causym ACHTUNG: Vergewissern Sie sich vor der Fahrt, daß die Anhängevorrichtung ganz angehoben und verriegelt ist (senkrecht und waagrecht).

Bei abgelassener Anhängevorrichtung NICHT in die Aufnahme-Öffnung (siehe Pfeil) fassen. Verletzungsgefahr!

HINWEIS: Bauteile, die durch den Gebrauch Verschleiß aufweisen können, vom John Deere-Händler überprüfen und gegebenenfalls austauschen lassen (siehe "Wartung alle 500 Stunden").

Die zulässigen Stütz- und Anhängelasten sind unter "Technische Angaben" aufgeführt.

LX1015616

OULXE59,0010621 -29-26FEB04-2/3

Der Haken der Wagenanhängevorrichtung kann ohne Werkzeug gegen ein Zugpendel ausgetauscht werden. Dazu den Bolzen (A) nach oben herausnehmen.

Das nicht benötigte Teil kann in einem Halter am Seitenrahmen aufbewahrt werden.
