AutoQuad Plus-Getriebe schalten

Dieses Getriebe wird wie das PowrQuad Plus-Getriebe geschaltet (siehe vorstehende Beschreibung). Zusätzlich bietet es drei Funktionen: "Schaltautomatik", "Programmierung größter Gang der Schaltautomatik" und "Programmierung Verhältnis Vorwärts- / Rückwärtsgang".

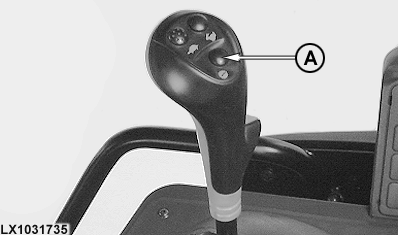

Die Automatik wird durch einmaliges Betätigen des Schalters (A) aktiviert.

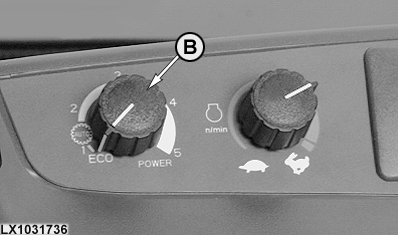

Die Gänge in der jeweiligen Gruppe werden in Abhängigkeit von der Stellung des Hand- bzw. Fußgases geschaltet, sobald die Motordrehzahl einen Höchst- bzw. einen Tiefstwert erreicht hat. Diese Werte können mit dem Potentiometer (B) eingestellt werden.

Durch erneutes Betätigen des Schalters (A) oder durch manuelles Schalten eines Ganges wird die Automatik deaktiviert.

WICHTIG: Der "Eco mode" eignet sich NUR für leichte Feldarbeiten oder für Straßenfahrten ohne große Zuglasten.

Traktoren 6520 und 6620

Eco mode: Hand- / Fußgas mehr als 85% Richtung Vollgas und Motordrehzahl über 1872 1/min: Getriebe schaltet hoch.
Hand- / Fußgas mehr als 55% Richtung Vollgas und Motordrehzahl unter 1300 1/min: Getriebe schaltet runter.
Hand- / Fußgas weniger als 55% Richtung Vollgas und Motordrehzahl unter 1100 1/min: Getriebe schaltet runter.

Power mode: Hand- / Fußgas mehr als 85% Richtung Vollgas und Motordrehzahl über 2240 1/min: Getriebe schaltet hoch.
Hand- / Fußgas mehr als 55% Richtung Vollgas und Motordrehzahl unter 1720 1/min: Getriebe schaltet runter.
Hand- / Fußgas weniger als 55% Richtung Vollgas und Motordrehzahl unter 1100 1/min: Getriebe schaltet runter.

Zwischenstellungen: Die Schaltdrehzahlen lassen sich mit dem Potentiometer (B) stufenlos zwischen den Eco- und Power mode-Drehzahlen einstellen.

OULXE59,0010634 -29-02APR04-1/5

Traktoren 6820, 6920 und 6920S

Eco mode: Hand- / Fußgas mehr als 85% Richtung Vollgas und Motordrehzahl über 1700 1/min: Getriebe schaltet hoch.
Hand- / Fußgas mehr als 55% Richtung Vollgas und Motordrehzahl unter 1220 1/min: Getriebe schaltet runter.
Hand- / Fußgas weniger als 55% Richtung Vollgas und Motordrehzahl unter 1100 1/min: Getriebe schaltet runter.

Power mode: Hand- / Fußgas mehr als 85% Richtung Vollgas und Motordrehzahl über 2052 1/min: Getriebe schaltet hoch.
Hand- / Fußgas mehr als 55% Richtung Vollgas und Motordrehzahl unter 1600 1/min: Getriebe schaltet runter.
Hand- / Fußgas weniger als 55% Richtung Vollgas und Motordrehzahl unter 1100 1/min: Getriebe schaltet runter.

Zwischenstellungen: Die Schaltdrehzahlen lassen sich mit dem Potentiometer (B) stufenlos zwischen den Eco- und Power mode-Drehzahlen einstellen.

OULXE59,0010634 -29-02APR04-2/5

HINWEIS: Zur Programmierung muß die Auto-Funktion ausgeschaltet sein.

Zusätzlich zur Aktivierung der Schaltautomatik kann mit der Taste (A) der größtmögliche Gang festgelegt werden. Dabei gilt folgendes:

• einmal drücken = größter Gang ist der 4.
• zweimal kurz hintereinander drücken = größter Gang ist der 3.
• dreimal kurz hintereinander drücken = größter Gang ist der 2.

Diese Einstellung geht verloren, sobald die Schaltautomatik abgeschaltet wird.

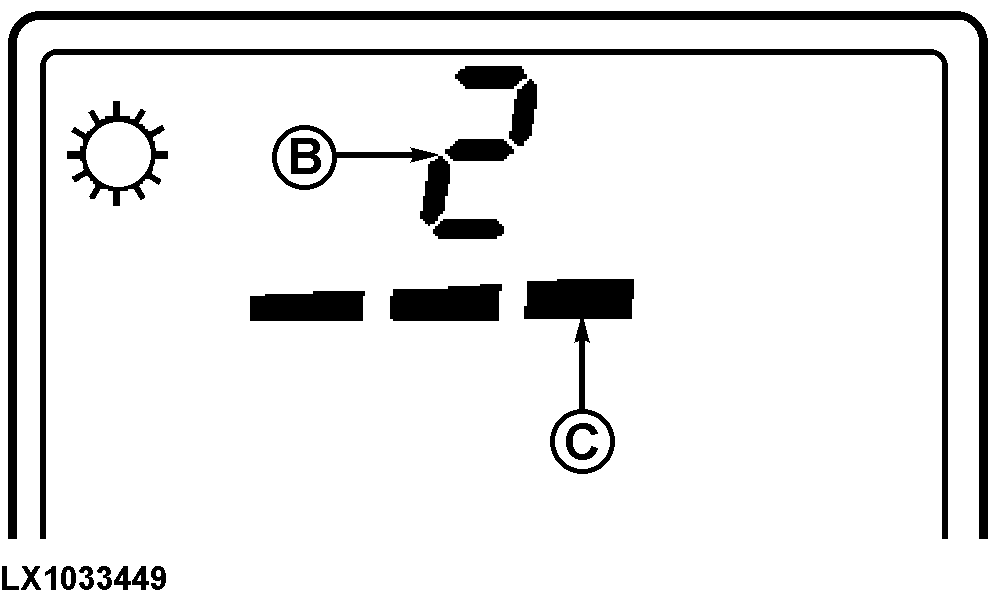

Im nebenstehenden Beispiel ist der aktuelle Gang (B) der 2. und der größtmögliche (C) der 3. (drei Balken).

OULXE59,0010634 -29-02APR04-3/5

Das Verhältnis im Bereich +3 bis -3, bezogen auf den Vorwärtsgang, kann programmiert werden.

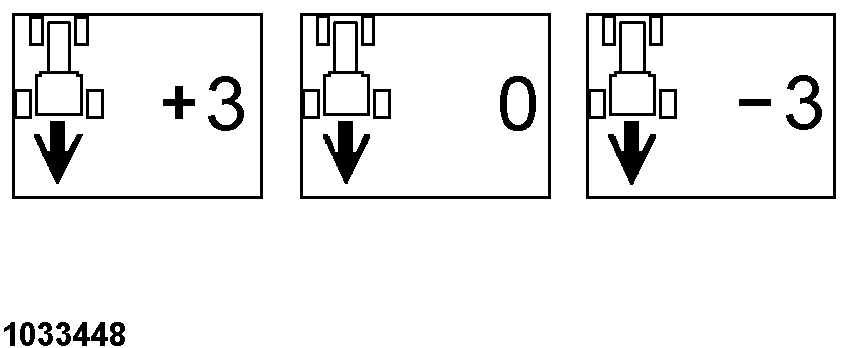

Dazu den Gruppenschalthebel (A) bei laufendem Motor in Parkstellung bringen. Fahrtrichtungshebel (B) in Neutralstellung bringen und nach oben ziehen. Durch ein- oder mehrmaliges Drücken der Gangschalttasten (C) kann nun das gewünschte Verhältnis eingestellt werden (siehe nebenstehende Beispielsanzeigen). +3 bedeutet: rückwärts wird (maximal) 3 Gänge höher gefahren als vorwärts.

Das programmierte Verhältnis ist auch bei ausgeschalteter Schaltautomatik wirksam und bleibt auch nach Abschalten der Zündung gespeichert.

HINWEIS: Bei aktivierter Schaltautomatik hat ein programmierter "größter Gang" Priorität über das programmierte Verhältnis.

OULXE59,0010634 -29-02APR04-4/5

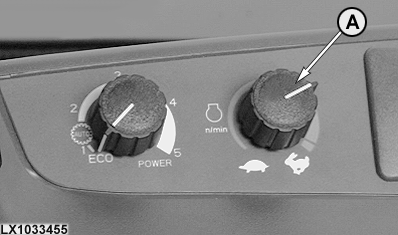

Mit dem Potentiometer (A) kann die maximale Motordrehzahl für Zapfwellen-Arbeiten begrenzt werden. Dazu den Handgashebel auf Vollgas stellen, dann die Motordrehzahl mit dem Potentiometer (A) herabsetzen.

In der Minimalstellung wird die Motordrehzahl auf 1400 1/min begrenzt. In der Maximalstellung kann der Motor mit der maximalen Drehzahl laufen. Zwischen den beiden Stellungen kann jede Begrenzung der Motordrehzahl individuell festgelegt werden.

Werden keine Zapfwellen-Arbeiten ausgeführt, dann sollte das Potentiometer (A) in Maximalstellung, bzw. "Aus"-Stellung sein.
