Zusätzliche Funktionen der elektronischen Zusatzsteuergeräte

WICHTIG: Für E-ICVs sicherstellen, daß an der Adresse SIC041 der richtige Wert eingestellt ist (000 für Frontlader bzw. 001 für Frontgeräte). Siehe "Komfort-Einstellungen" im Abschnitt "Diagnosecodes"

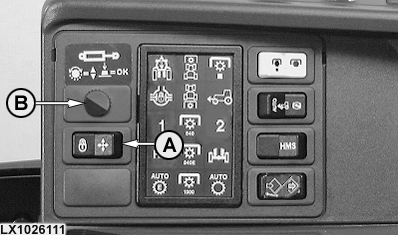

Mit dem Schalter (A) können alle Zusatzsteuergeräte gleichzeitig verriegelt werden (Transport-Sicherung). Die Zusatzsteuergeräte gehen in Neutralstellung.

Mit dem Funktions-Einstellrad (B) können die folgenden Werte für alle Zusatzsteuergeräte einzeln eingestellt werden:

• Ausfahrzeit
• Einfahrzeit
• Abschaltzeit

OULXE59,0010637 -29-08APR04-1/4

Wird das Einstellrad gedreht, so werden nacheinander alle vorhandenen Zusatzsteuergeräte angezeigt.

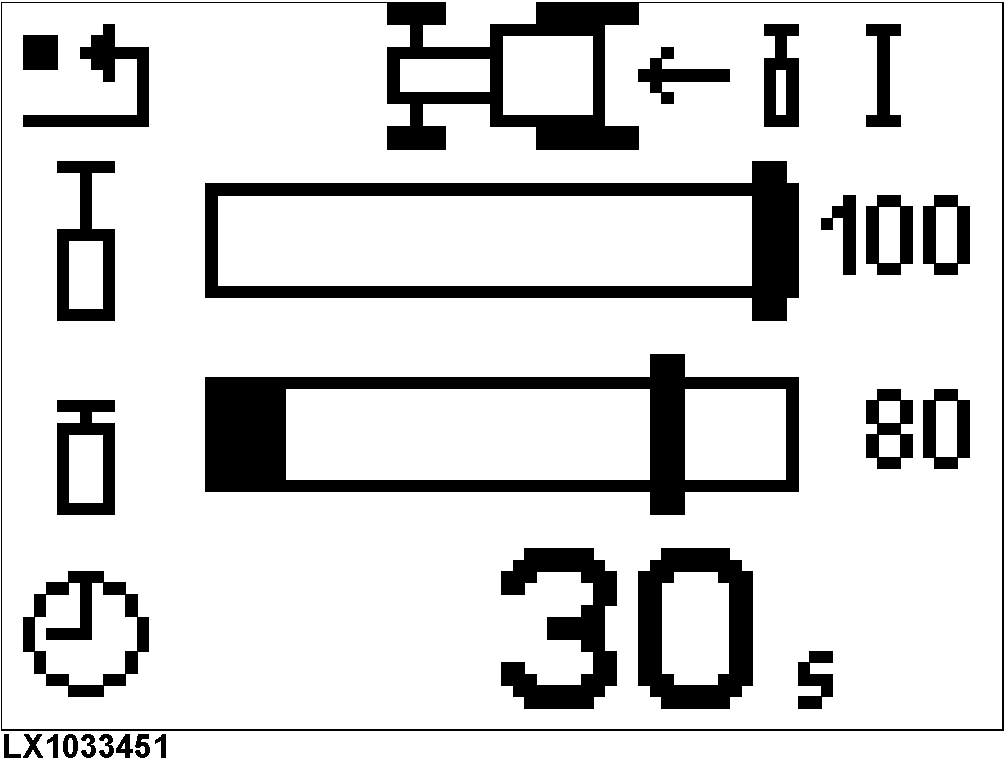

Wird das Einstellrad gedrückt, dann wird das Einstell-Bild des jeweiligen Zusatzsteuergerätes angezeigt.

OULXE59,0010637 -29-08APR04-2/4

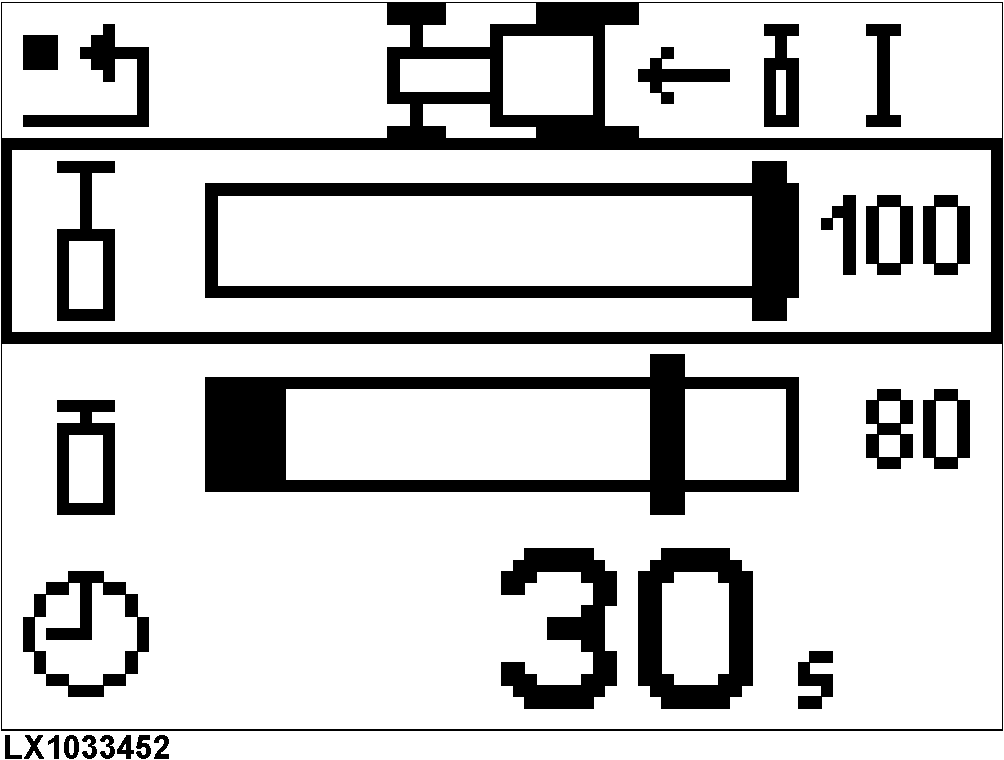

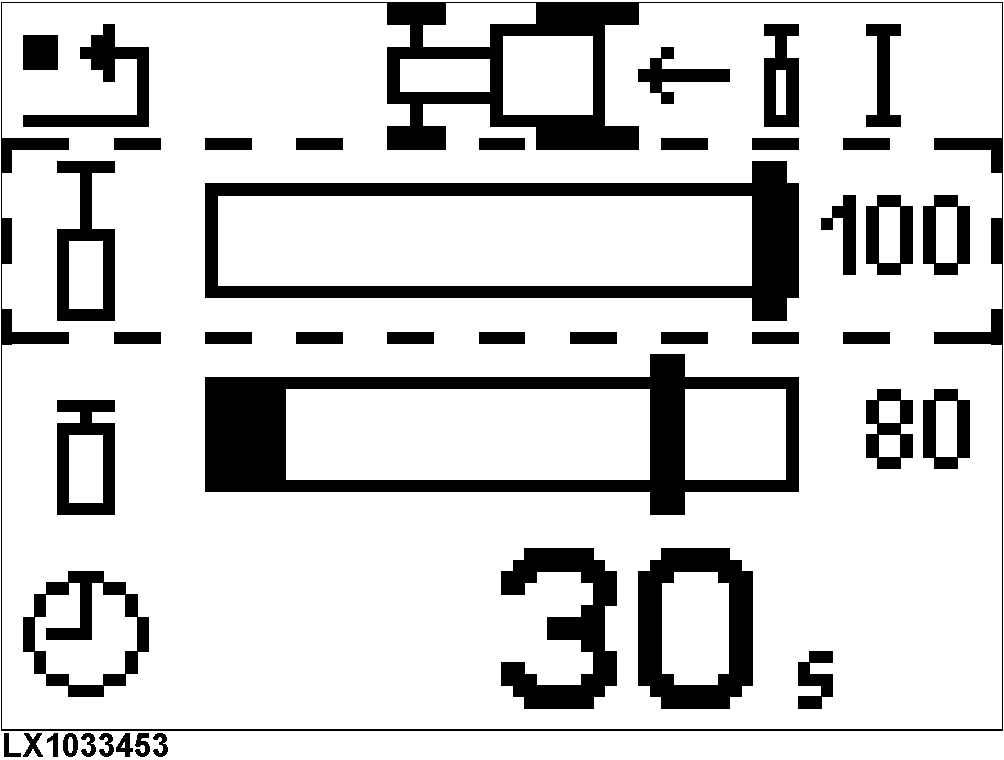

Einstellrad drehen, bis der "Cursor" über dem zu ändernden Wert steht, dann Einstellrad drücken. Der "Cursor" ändert sein Aussehen.

Ein Drehen des Einstellrades im Uhrzeigersinn bewirkt eine Erhöhung des Werte bis zum Maximum. Ein Drehen entgegen dem Uhrzeigersinn bewirkt eine Verringerung des Wertes bis zum Minimum. Ist der gewünschte Wert erreicht, dann Einstellrad drücken. Der Wert wird gespeichert.

Die Werte für Ausfahr- und Einfahr-Zeit können in Schritten von 1% eingestellt werden. Minimum ist 0%, Maximum ist 100%.

Der Wert für die Abschaltzeit kann in variablen Schritten zwischen 0 und unendlich eingestellt werden. Der Wert unendlich bedeutet: keine automatische Abschaltung.

OULXE59,0010637 -29-08APR04-3/4

Sofern die Transportsicherung nicht aktiviert ist und für das Zusatzsteuergerät eine gültige Abschaltzeit eingestellt ist, dann gilt folgendes:

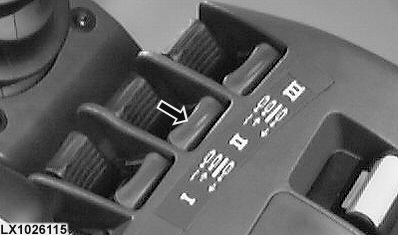

Wird der Bedienungshebel (siehe Pfeil) in die Endstellung für Ausfahren oder Einfahren gebracht und dann über den fühlbaren Widerstand hinaus gedrückt (Klick-Stellung), so wird der entsprechende Fernsteuerzylinder in die eingestellte Endstellung gebracht und dort gehalten bis die eingestellte Abschaltzeit erreicht ist. Anschließend wird der Fernsteuerzylinder in Neutralstellung gebracht.

Dieser Vorgang wird unterbrochen wenn:

• der Bedienungshebel nicht innerhalb einer Sekunde wieder in Neutralstellung gebracht wird
• der Bedienungshebel innerhalb der Abschaltzeit wieder aus der Neutralstellung gebracht wird
• der Bedienungshebel in die entgegengesetzte Richtung geschaltet wird

In den vorgenannten Fällen wird das Zusatzsteuergerät entsprechend den Bewegungen des Bedienungshebels reagieren.

Um die automatische Abschaltung erneut zu aktivieren, Bedienungshebel aus der Klick-Stellung bewegen und erneut in die Klick-Stellung bringen.

OULXE59,0010637 -29-08APR04-4/4
