Sicherungs- und Relaiskästen bei Traktoren mit Kabine und AutoPowr
Sicherungs- und Relaiskästen bei Traktoren mit AutoPowr/IVT-Getriebe
HINWEIS:
Bei bestimmten Traktorausrüstungen sind nicht alle in der Folge gezeigten Sicherungen und Relais vorhanden.

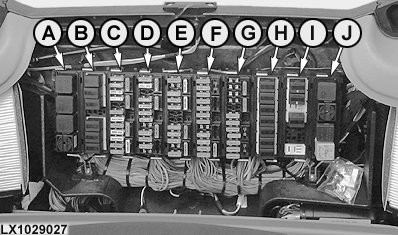

Die Sicherungs- und Relaiskästen befinden sich hinter dem Fahrersitz unterhalb des Heckfensters.

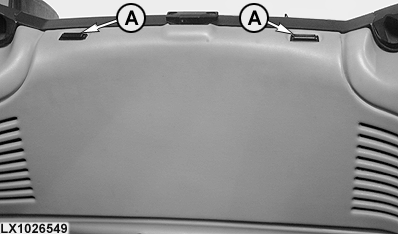

Entriegelungen (A) drücken und Verkleidungsteil wegnehmen.
|
|
|
|
OULXE59,0010669 -29-29JUL04-1/12
|
|
A-Relaiskasten K01
B-Relaiskasten K02
C-Sicherungskasten F03
D-Sicherungskasten F04
E-Sicherungskasten F05
F-Sicherungskasten F06
G-Sicherungskasten F07
H-Relaiskasten K08
I-Relaiskasten K09
J-Relaiskasten K10
|
|
|
|
OULXE59,0010669 -29-29JUL04-2/12
|

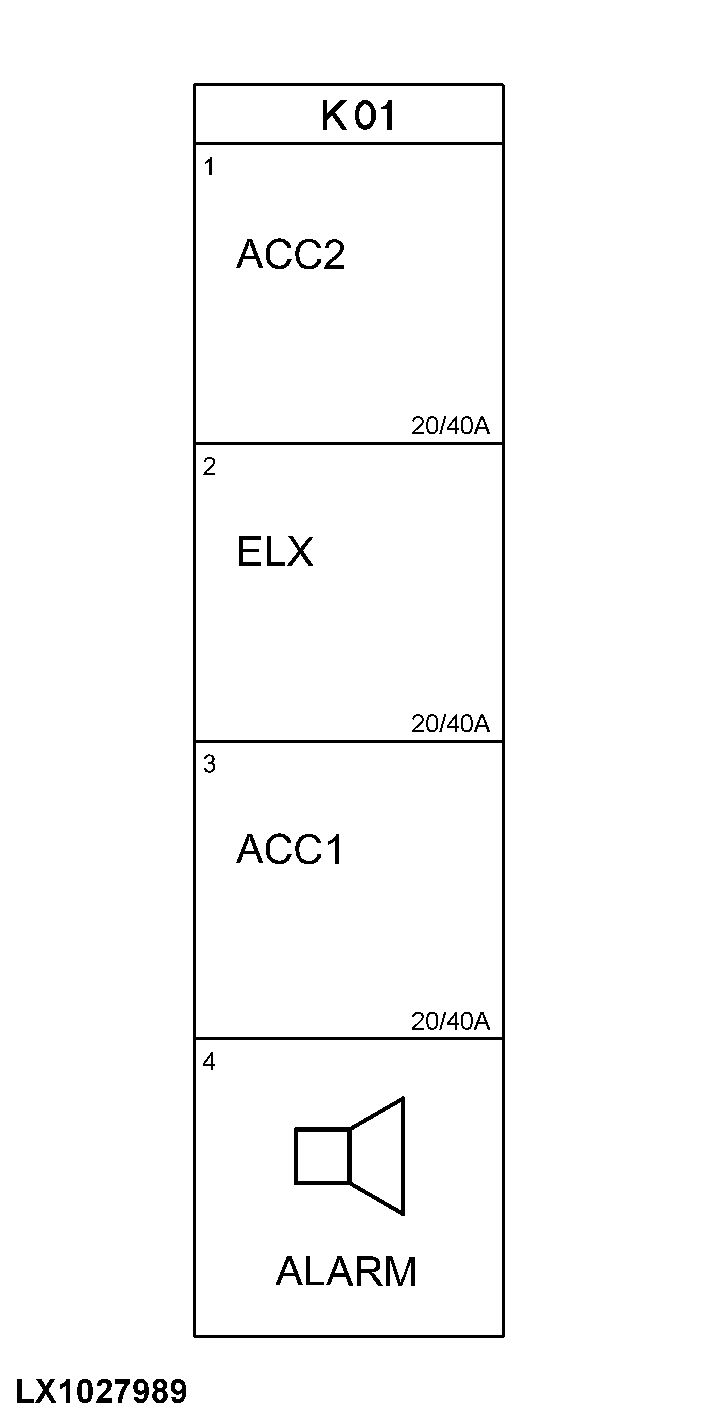

Relais (Relaiskasten K01) bei Traktoren mit AutoPowr/IVT-Getriebe
K01/1
Relais für Zubehör
K01/2
Relais für Stromversorgung der Elektronik
K01/3
Relais für Zubehör
K01/4
Warntongeber
|
|
|
|
OULXE59,0010669 -29-29JUL04-3/12
|

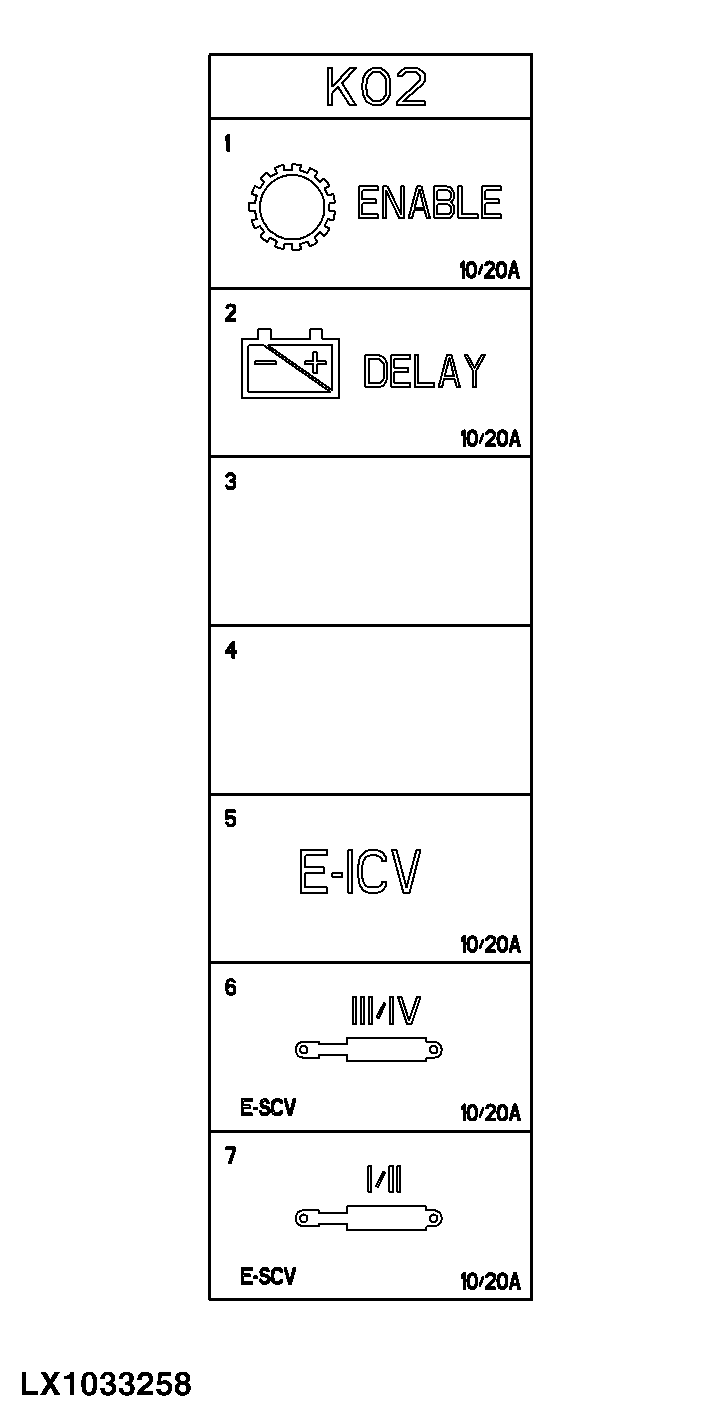

Relais (Relaiskasten K02) bei Traktoren mit AutoPowr/IVT-Getriebe
K02/1
Freigaberelais
K02/2
Relais für Drehstrom-Generator
K02/3
Nicht belegt
K02/4
Nicht belegt
K02/5
Relais für Stromversorgung E-ICV
K02/6
Relais für Stromversorgung E-SCV 3, E-SCV 4
K02/7
Relais für Stromversorgung E-SCV 1, E-SCV 2
|
|
|
|
OULXE59,0010669 -29-29JUL04-4/12
|

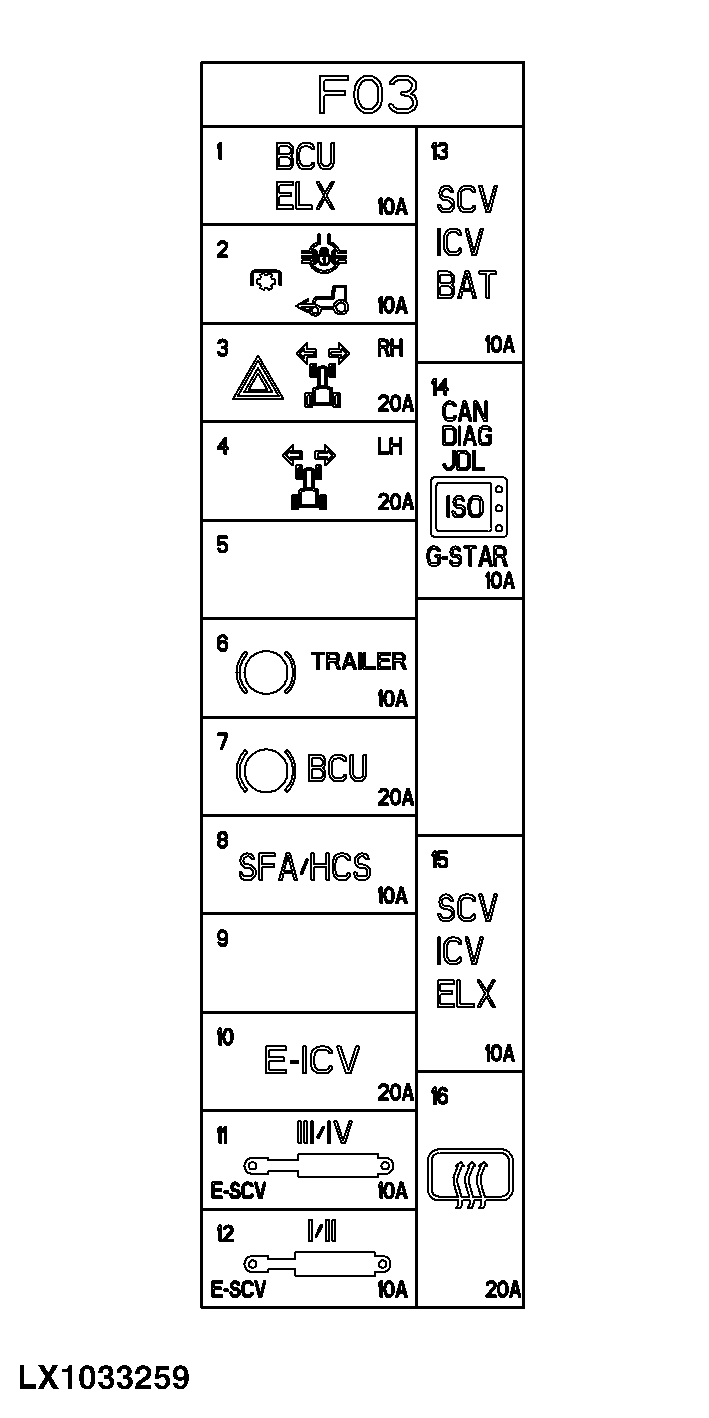

Sicherungen (Sicherungskasten F03) bei Traktoren mit AutoPowr/IVT-Getriebe
WICHTIG:
Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.
F03/01
10 A Steuereinheit BCU (Stromversorgung)
F03/02
10 A Steuereinheit BCU (Zapfwelle, Frontantrieb, Differentialsperre, HMS II, Handbremse, Radgeschwindigkeitsgeber, Radar)
F03/03
20 A Blinklicht rechts, Warnblinkanlage
F03/04
20 A Blinklicht links
F03/05
Nicht belegt
F03/06
10 A Bremslicht
F03/07
20 A Bremsschalter
F03/08
10 A Steuereinheit SFA (Batteriestrom)
F03/09
Nicht belegt
F03/10
20 A Stromversorgung E-ICV
F03/11
10 A Stromversorgung E-SCV 3, E-SCV 4
F03/12
10 A Stromversorgung E-SCV 1, E-SCV 2
F03/13
10 A Steuereinheit SIC (Batteriestrom)
F03/14
10 A Service-Stecker, JDLink, GreenStar
F03/15
10 A Steuereinheit SIC (Stromversorgung)
F03/16
20 A Heizbare Heckscheibe
|
|
|
|
OULXE59,0010669 -29-29JUL04-5/12
|

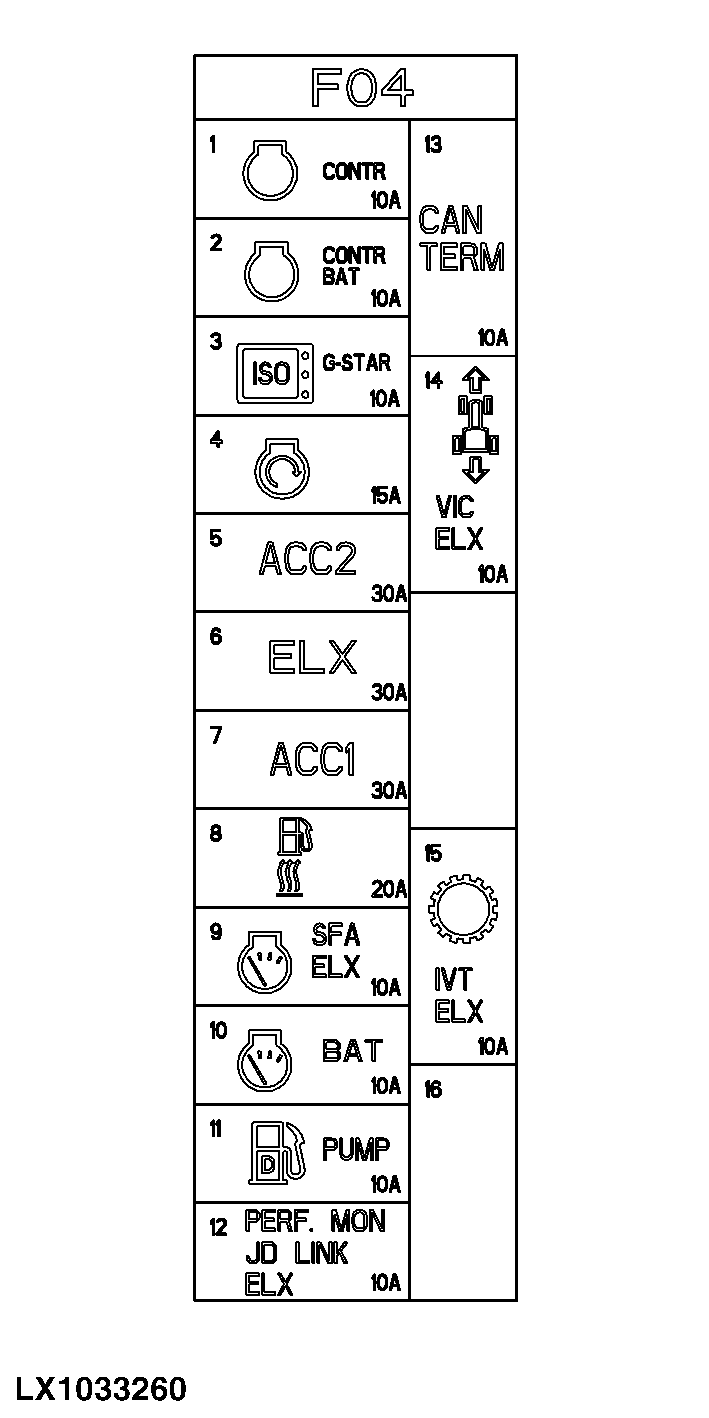

Sicherungen (Sicherungskasten F04) bei Traktoren mit AutoPowr/IVT-Getriebe
WICHTIG:
Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.
F04/01
10 A Steuereinheit ECU (Stromversorgung)
F04/02
10 A Steuereinheit ECU (Batteriestrom)
F04/03
10 A GreenStar (Stromversorgung)
F04/04
15 A Hauptschalter (BAT)
F04/05
30 A Zubehör
F04/06
30 A Stromversorgung der Elektronik
F04/07
30 A Zubehör
F04/08
20 A Kraftstoffvorwärmer
F04/09
10 A Instrumenteneinheit, Steuereinheit SFA (Stromversorgung)
F04/10
10 A Instrumenteneinheit (Batteriestrom)
F04/11
10 A Kraftstoffpumpe
F04/12
10 A Leistungsmonitor PRF, JDLink (Stromversorgung)
F04/13
10 A CAN-BUS-Abschluß
F04/14
10 A Steuereinheit UIC (Stromversorgung)
F04/15
10 A Steuereinheit TCU (Stromversorgung)
F04/16
Nicht belegt
|
|
|
|
OULXE59,0010669 -29-29JUL04-6/12
|

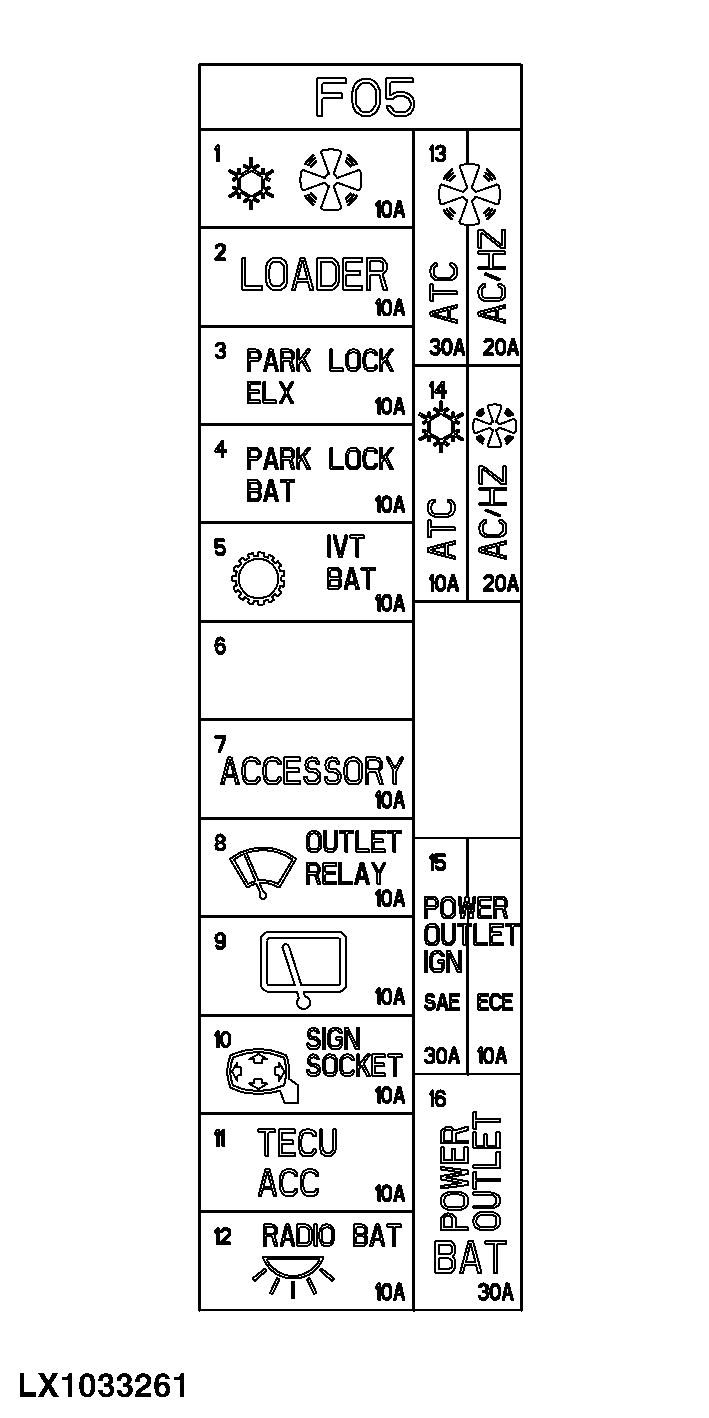

Sicherungen (Sicherungskasten F05) bei Traktoren mit AutoPowr/IVT-Getriebe
WICHTIG:
Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.
F05/01
10 A Klimaanlage, Relais für Gebläse, ClimaTrak (Stromversorgung)
F05/02
10 A 2-poliger Stecker Frontlader
F05/03
10 A Steuereinheit PLC (Stromversorgung)
F05/04
10 A Steuereinheit PLC (Batteriestrom)
F05/05
10 A Steuereinheit TCU (Batteriestrom)
F05/06
Nicht belegt
F05/07
10 A Zubehör
F05/08
10 A Scheibenwisch- und Waschanlage vorn
F05/09
10 A Scheibenwisch- und Waschanlage hinten
F05/10
10 A Elektrische Rückspiegel, Signalsteckdose
F05/11
10 A GreenStar, Steuereinheit TEC (Stromversorgung)
F05/12
10 A Kabineninnenleuchte, Radio (Batteriestrom)
F05/13
20 A Gebläse
F05/13
30 A ClimaTrak (Gebläse)
F05/14
20 A Gebläse
F05/14
10 A ClimaTrak (Batteriestrom)
F05/15
10 A 3-polige Steckdose, Steckdosenleiste (Stomversorgung)
F05/16
30 A 3-polige Steckdose, Steckdosenleiste (Batteriestrom)
|
|
|
|
OULXE59,0010669 -29-29JUL04-7/12
|

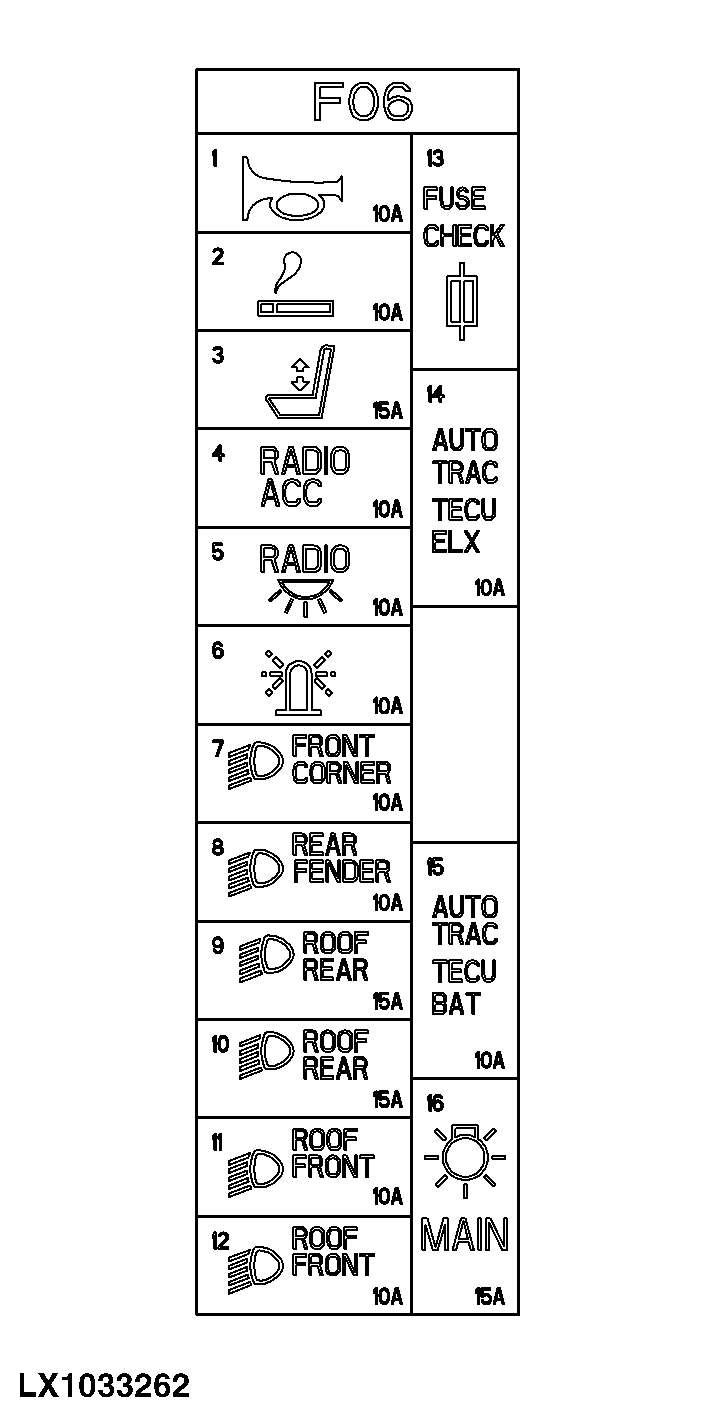

Sicherungen (Sicherungskasten F06) bei Traktoren mit AutoPowr/IVT-Getriebe
WICHTIG:
Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.
F06/01
10 A Signalhorn
F06/02
10 A Zigarrenanzünder
F06/03
15 A Fahrersitz
F06/04
10 A Radio (Stromversorgung)
F06/05
10 A Schaltkastenleuchte, Radiobeleuchtung
F06/06
10 A Rundumleuchte
F06/07
10 A Gerätescheinwerfer im Frontgrill
F06/08
10 A Gerätescheinwerfer am Kotflügel hinten
F06/09
15 A Gerätescheinwerfer am Kabinendach hinten, außen bzw. Xenon Gerätescheinwerfer am Kabinendach hinten, rechts
F06/10
15 A Gerätescheinwerfer am Kabinendach hinten, innen bzw. Xenon Gerätescheinwerfer am Kabinendach hinten, links
F06/11
10 A Gerätescheinwerfer am Kabinendach vorn, außen
F06/12
10 A Gerätescheinwerfer am Kabinendach vorn, innen
F06/13
Prüfvorrichtung für Sicherungen
F06/14
10 A AutoTrac (Stromversorgung)
F06/15
10 A AutoTrac (Batteriestrom)
F06/16
15 A Lichtschalter (Klemme B)
|
|
|
|
OULXE59,0010669 -29-29JUL04-8/12
|

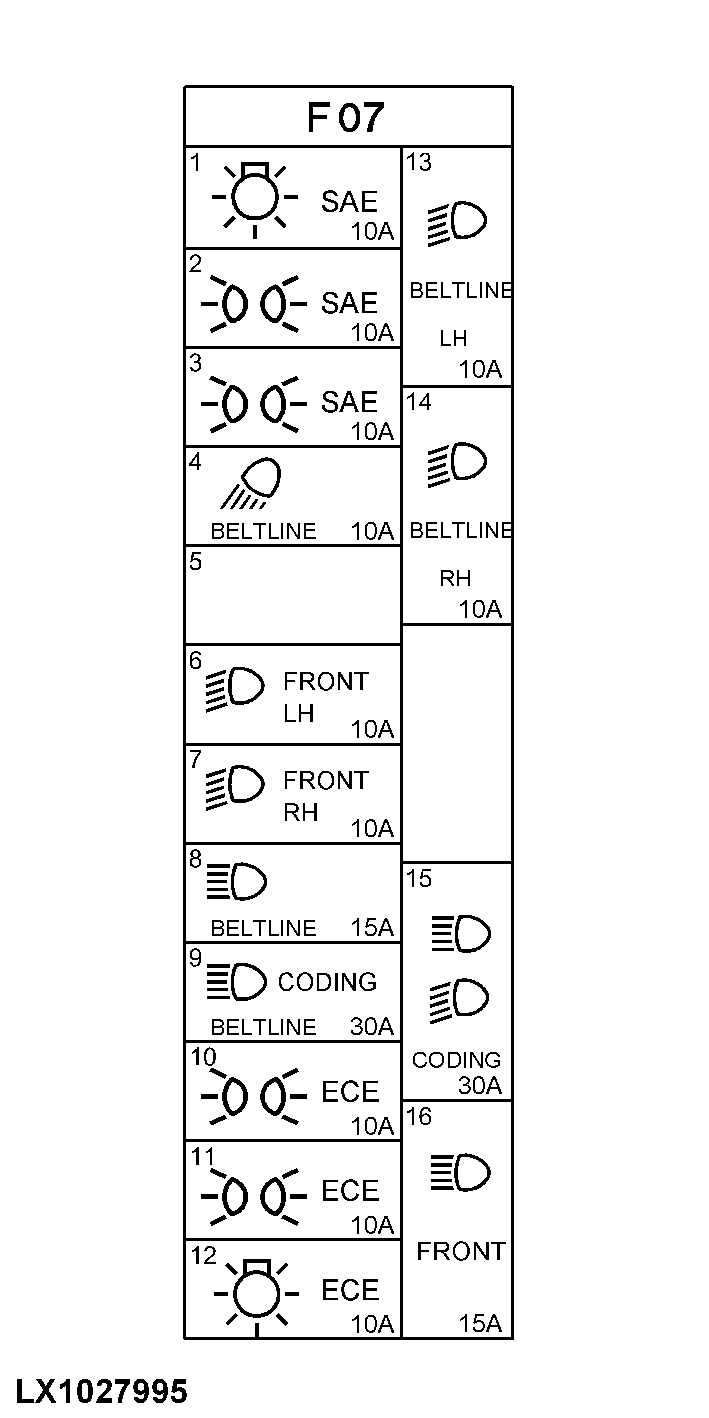

Sicherungen (Sicherungskasten F07) bei Traktoren mit AutoPowr/IVT-Getriebe
WICHTIG:
Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.
F07/01
Nicht belegt
F07/02
Nicht belegt
F07/03
Nicht belegt
F07/04
10 A Gerätescheinwerfer am Kabinenrahmen
F07/05
Nicht belegt
F07/06
10 A Abblendlicht links (Hauptscheinwerfer)
F07/07
10 A Abblendlicht rechts (Hauptscheinwerfer)
F07/08
15 A Fernlicht
F07/09
30 A Scheinwerfer am Kabinenrahmen
F07/10
10 A Schlußlicht rechts, Positionslicht links, Kennzeichenleuchte
F07/11
10 A Schlußlicht links, Positionslicht rechts
F07/12
10 A Scheinwerfer
F07/13
10 A Abblendlicht links (Scheinwerfer am Kabinenrahmen)
F07/14
10 A Abblendlicht rechts (Scheinwerfer am Kabinenrahmen)
F07/15
30 A Scheinwerfer (Hauptscheinwerfer)
F07/16
15 A Fernlicht (Hauptscheinwerfer)
|
|
|
|
OULXE59,0010669 -29-29JUL04-9/12
|

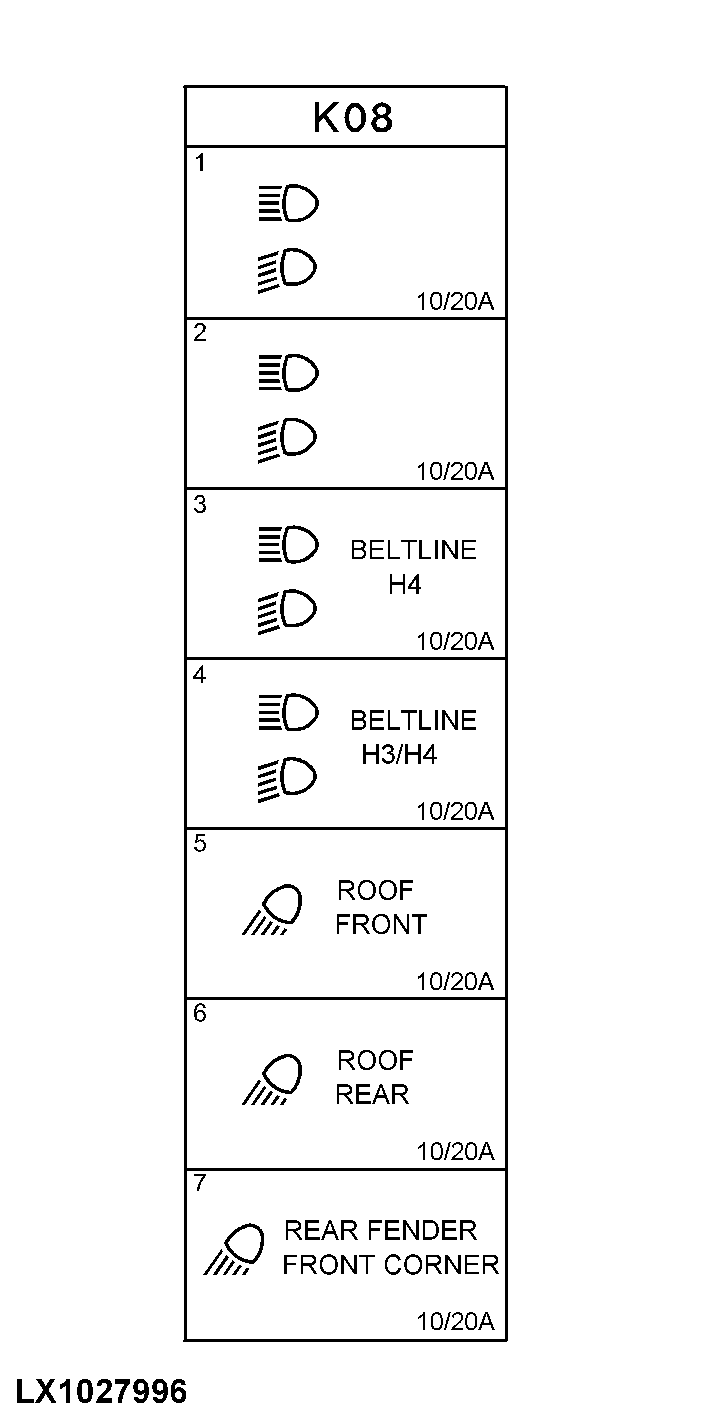

Relais (Relaiskasten K08) bei Traktoren mit AutoPowr/IVT-Getriebe
K08/1
Relais für Fernlicht
K08/2
Relais für Abblendlicht
K08/3
Relais für Scheinwerfer am Kabinenrahmen
K08/4
Relais für Scheinwerfer bzw. Gerätescheinwerfer am Kabinenrahmen
K08/5
Relais für Gerätescheinwerfer Kabinendach vorn
K08/6
Relais für Gerätescheinwerfer Kabinendach hinten
K08/7
Relais für Gerätescheinwerfer Frontgrill, Kotflügel hinten
|
|
|
|
OULXE59,0010669 -29-29JUL04-10/12
|

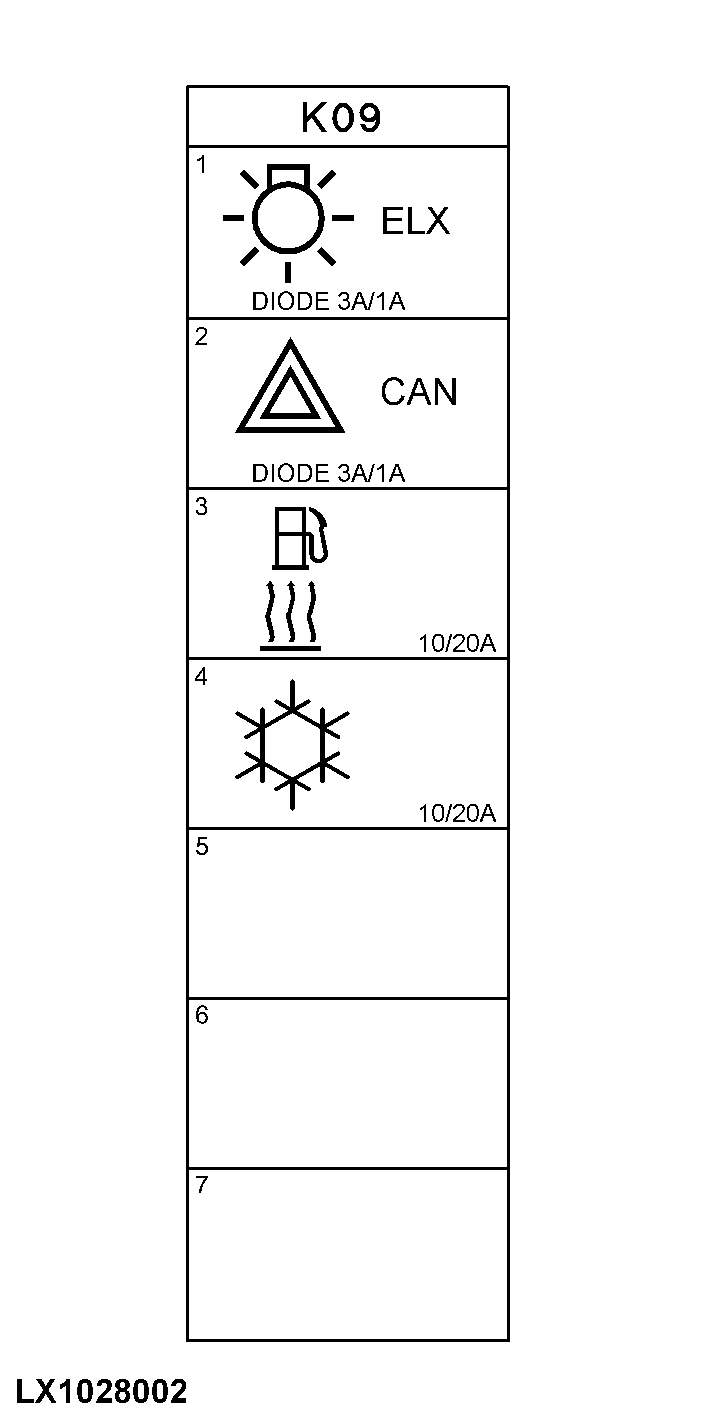

Relais (Relaiskasten K09) bei Traktoren mit AutoPowr/IVT-Getriebe
K09/1
3 A Diode für Beleuchtung
K09/1
1 A Diode für Stromversorgung der Elektronik
K09/2
3 A Diode für CAN-BUS
K09/2
1 A Diode für CAN-BUS
K09/3
Relais für Kraftstoffvorwärmer
K09/4
Relais für Klimaanlage
K09/5
Nicht belegt
K09/6
Nicht belegt
K09/7
Nicht belegt
|
|
|
|
OULXE59,0010669 -29-29JUL04-11/12
|

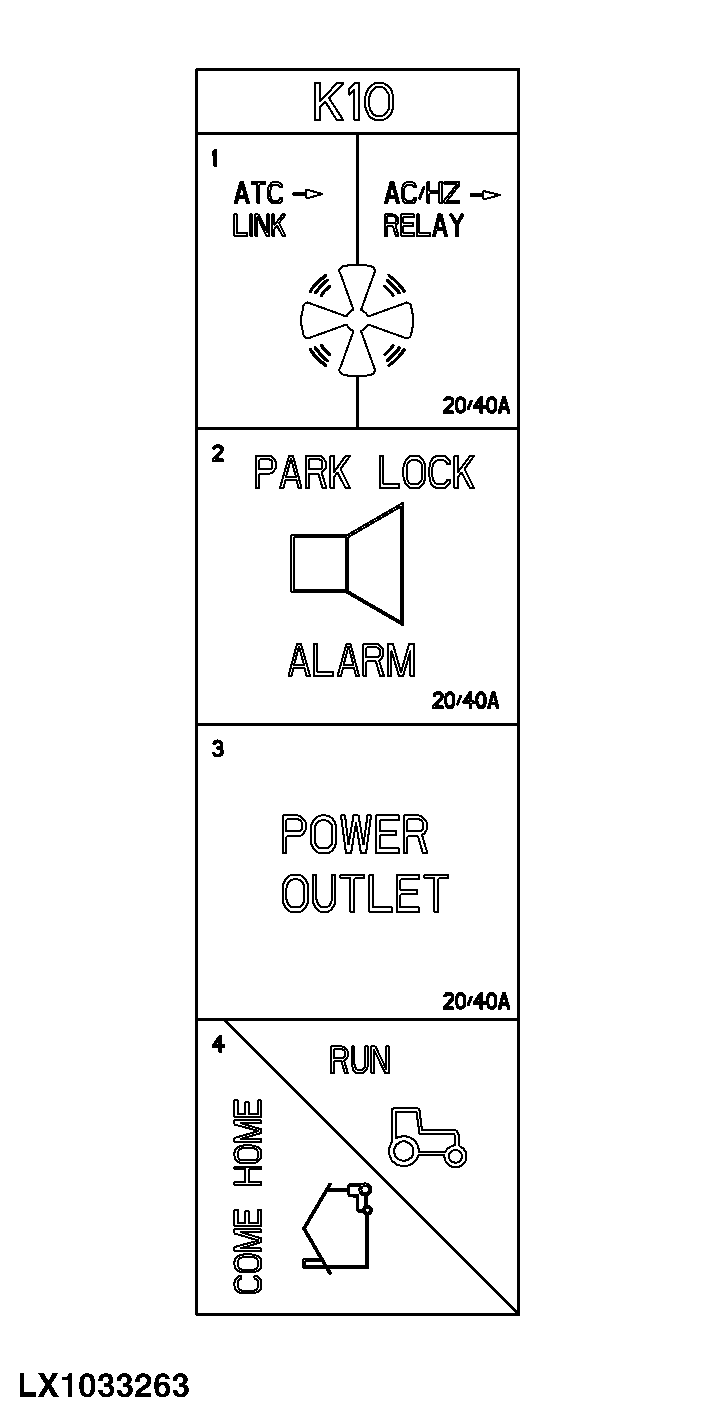

Relais (Relaiskasten K10) bei Traktoren mit AutoPowr/IVT-Getriebe
K10/1
Relais für Gebläse
K10/1
ClimaTrak Brückenstecker
K10/2
Warntongeber für Parksperre
K10/3
Relais für 3-polige Steckdose, Steckdosenleiste
K10/4
Stecker für Notfahreinrichtung
|
|
|
|
