Multifunktionshebel, elektrisch

WICHTIG: Zum Betrieb eines Frontladers darf keine zeitgesteuerte Einraststellung verwendet werden. Dazu an der Adresse SIC041 den Wert 000, d.h. Frontlader Betrieb, einstellen. Siehe "Komfort-Einstellungen" im Abschnitt "Diagnosecodes"

Mit dem Multifunktionshebel (A) können zwei Zusatzsteuergeräte gleichzeitig bedient werden. Mit dem Wipptaster (C) kann ein weiteres Zusatzsteuergerät bedient werden (dritte Funktion).

Mit dem Schalter (B) kann der Hebel gesperrt werden.

Mit den Tastern (E) und (F) sind weitere Funktionen möglich.

Das Aktivierungsteil (D) verhindert ein unbeabsichtigtes Betätigen des Multifunktionshebels. Der Hebel funktioniert nur, solange das Aktivierungsteil geöffnet ist (durch die Hand des Bedieners). Falls der Lader nicht arbeitet, nachdem die Hand in das Aktivierungsteil gelegt wurde, kann das daran liegen, daß beim Öffnen des Aktivierungsschalters der Hebel nicht in der mittleren Raststellung war. Zur Abhilfe, Hebel zurück in die mittlere Raststellung bringen, um das System zu aktivieren.

Wird der Hebel länger als 10 Minuten in Neutralstellung gehalten, werden die Hydraulikfunktionen gesperrt. Um diese Sperre aufzuheben, die Hand kurz aus dem Aktivierungsteil nehmen. Auch im Störungsfall (z.B. Teilsystem ausgefallen oder Bedienungsfehler) kann das System mit der vorgenannten Möglichkeit ganz oder teilweise reaktiviert werden.

Wird der Hebel (A) nach hinten bewegt, wird der Frontlader angehoben. Wird der Hebel bis zum fühlbaren Widerstand nach vorn bewegt, dann wird der Frontlader abgesenkt. Wird der Hebel über den Widerstand hinaus nach vorn bewegt, dann rastet er ein und der Frontlader ist in Schwimmstellung.

Wird der Hebel nach links bewegt, dann wird die Ladeschaufel aufgekippt. Wird der Hebel nach rechts bewegt, dann wird die Ladeschaufel abgekippt.

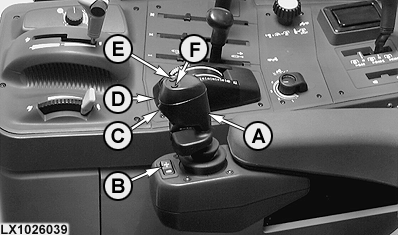

A -Multifunktionshebel
B-Schalter Transportsicherung
C-Wipptaster 3. Funktion
D-Aktivierungsteil
E-Taster 4. Funktion
F-Taster 5. Funktion

OULXE59,001069D -29-28SEP04-1/2

Wird der Hebel zweimal kurz hintereinander nach rechts über den fühlbaren Widerstand bewegt und dort gehalten, dann wird die Ladeschaufel gerüttelt.

HINWEIS: Bei kaltem Wetter ist es möglich, daß der Lader kurzzeitig nicht funktioniert. Wenn die Temperatur auf -15°C (5°F) oder weniger fällt, werden die Schrittmotoren der Teleskoparm-/Schaufel-/Greiferventile langsamer und hören möglicherweise ganz auf zu arbeiten. Sie gehen automatisch in einen internen Aufwärmmodus, um den Schrittmotor zu erwärmen und fangen dann wieder an zu arbeiten. Diese Ventile sind außen angebracht und können auch durch Wind beeinträchtigt werden. Wenn also die Ventile der Zusatzsteuergeräte (E-ICV) länger nicht im Gebrauch waren oder der Traktor transportiert wurde, müssen sich die Schrittmotoren möglicherweise erst erwärmen, bevor der Lader funktioniert. Die Aufwärmzeit hängt von den Wetterbedingungen ab, sollte aber nicht mehr als einige Minuten dauern.

OULXE59,001069D -29-28SEP04-2/2
