Spurverstellung bei Verstellrädern
|
|
Die Spurweite kann durch Versetzen oder Umdrehen der Felgen verstellt werden. Zusätzliche Spurweiten werden durch die Verwendung von Distanzstücken erreicht. Zusätzlich können die kompletten Räder auf der anderen Seite des Traktors angebaut werden. Dabei die Laufrichtung der Reifen beibehalten. |
HINWEIS: Bei Frontladerarbeiten darf eine Spurweite von 1,90 m (75 in.) nicht überschritten werden. |

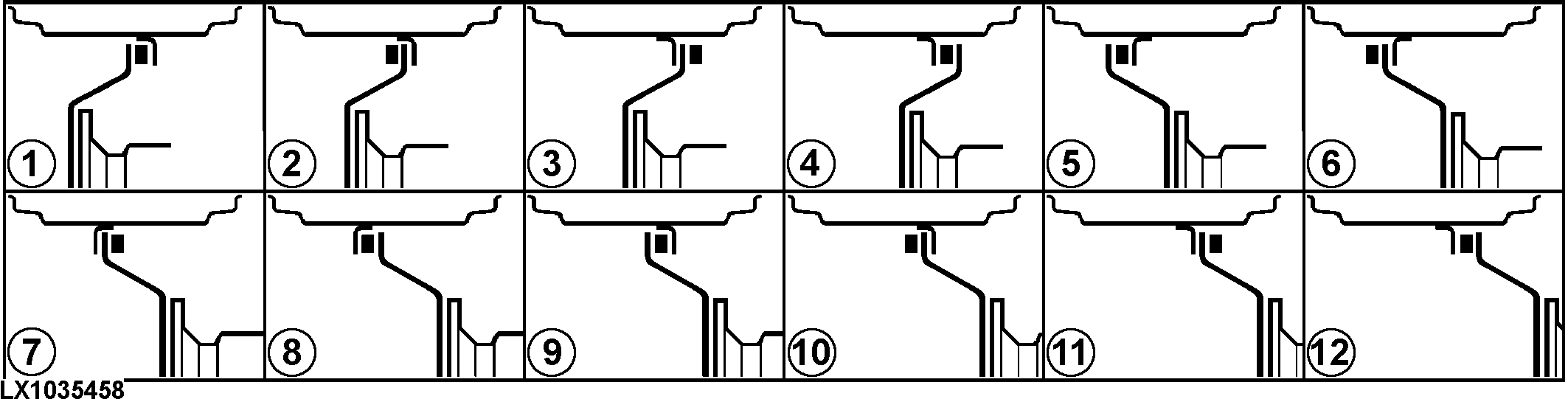

| Stellungen der Felgen, Schüsseln und Distanzstücke |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
| mm (in.) |
1622 (63.9) |
1648 (64.9) |
1680 (66.1) |
1716 (67.6) |
1818 (71.6) |
1844 (72.6) |
1878 (73.9) |
1912 (75.3) |
2022 (79.6) |
2048 (80.6) |
2080 (81.9) |
2116 (83.3) |
| Bereifung: | ||||||||||||
| 480/65-24 | x* | x* | x* | x | x | x | x | x | x | x | x | x |
| 480/70-24 | - | - | - | x | x | x | x | x | x | x | x | x |
| 540/65-24 | - | - | - | - | x | x | x | x | x | x | x | x |
| 420/70-28 | x* | x* | x* | x | x | x | x | x | x | x | x | x |
| 420/85-28 | - | - | - | x | x | x | x | x | x | x | x | x |
| 480/65-28 | - | - | - | x | x | x | x | x | x | x | x | x |
| 480/70-28 | - | - | - | x | x | x | x | x | x | x | x | x |
| 520/60-28 | - | - | - | - | x | x | x | x | x | x | x | x |
| 540/65-28 | - | - | - | - | x | x | x | x | x | x | x | x |
| 420/85-30 | - | - | - | x* | x | x | x | x | x | x | x | x |
| 480/70-30 | - | - | - | x* | x | x | x | x | x | x | x | x |
| 540/65-30 | - | - | - | - | x* | x* | x* | x | x | x | x | x |
| Sonstige | x | x | x | x | x | x | x | x | x | x | x | x |
* nur bei drehbaren Kotschützern |
||||||||||||
|
HINWEIS: Bei Traktoren, die mit dem Tank mit 325 l (85.9 U.S.gal.) ausgerüstet sind, darauf |
achten, daß der Tank nicht über die Außenseite der Räder hinausragt. |
