Luft-Komfort-Sitz

Nach Starten des Motors den Hebel (E) kurz betätigen, um den Sitz in Mittellage zu bringen.

2. Höhe einstellen

Zur Höhenverstellung Hebel (E) nach oben ziehen oder nach unten drücken.

3. Längsfederung einstellen

• Hebel (D) nach vorn - keine Längsfederung
• Hebel (D) nach hinten - Längsfederung

4. Querfederung einstellen

• Hebel (G) nach vorn - Querfederung
• Hebel (G) nach hinten - keine Querfederung

WICHTIG: Vor dem Drehen des Sitzes unbedingt den Motor abstellen. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

Die Dreheinrichtung kann wie folgt mit dem Hebel (F) betätigt werden:

Hebel anheben, der Sitz läßt sich nach links und rechts um 15° drehen. Verriegelbar in jeder 7,5°-Stellung.

Soll die Armlehne um 30° nach unten abgesenkt werden, Neigungsverstellung der Armlehne (K) in die Armlehne hineindrücken. Mit dem Drehknopf (J) können die Armlehnen in 5 Stufen in der Höhe verstellt werden.

Bei Ausrüstung mit Premium Plus Kabine und Bedienkonsole in der Armlehne:

Im Fahrbetrieb Sitz nach links nur bis zur 7,5°-Verriegelung drehen. Kollision der Bedienkonsole mit dem Lenkrad vermeiden.

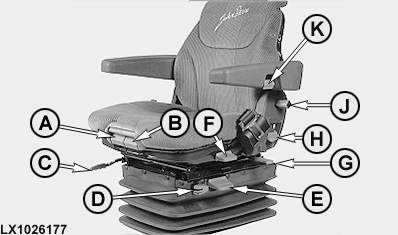

A-Hebel Sitztiefeneinstellung¹
B-Hebel Sitzneigungseinstellung¹
C-Längsverstellung
D-Hebel Längsfederung
E-Höheneinstellung
F-Hebel Dreheinrichtung
G-Hebel Querfederung
H-Neigung Rückenlehne
J-Höhenverstellung Armlehne
K-Neigungsverstellung Armlehne

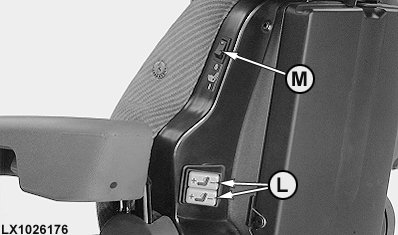

L-Verstellung pneumatische Lendenstütze
M-Schalter Sitzheizung¹

OULXE59,00107E4 -29-28JUL05-1/1
