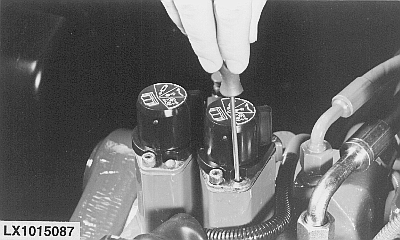

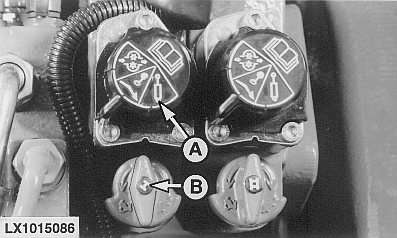

Reglaje del límite de presión en las válvulas de mando a distancia (serie 300)NOTA: Todas las válvulas de mando a distancia se han ajustado en fábrica a 18000 kPa (180 bar; 2610 psi). Al desconectarse la válvula de mando a distancia demasiado temprano estando en posición de bloqueo (la palanca de mando salta demasiado temprano a la posición de punto muerto), o si la válvula de mando a distancia no se desconecta o se desconecta demasiado tarde (la palanca de mando no salta o salta demasiado tarde a la posición de punto muerto), proceder como sigue: 1. Desconectar las mangueras hidráulicas de los racores correspondientes (si está equipado).2. Activar la posición de bloqueo (A) y poner la válvula de control de caudal (B) en la posición intermedia. 3. Quitar el tapón e introducir un destornillador. 4. Poner en marcha el motor y girar el tornillo de reglaje por completo a derechas. 5. Poner la palanca de mando de la válvula de mando a distancia en posición de "Elevación" o "Descenso" (la palanca permanece en posición de "Elevación" o "Descenso"). 6. Girar el tornillo a izquierdas hasta que la palanca salte a la posición de punto muerto. 7. Desenroscar el tornillo todavía media vuelta (girar a la izquierda). NOTA: Una vuelta corresponde a un cambio de presión de 4600 kPa (46 bar; 670 psi) aprox. 8. Retirar el destornillador y volver a poner el tapón en su sitio. |
|
LX,OEQUIP006333 -63-01JUN96-1/1 |
