Acoplamiento de equipos accionados por la TDF
 ATENCION:
Detener el motor y desconectar la TDF, antes de proceder al acoplamiento de equipos movidos por la TDF.
ATENCION:
Debido a la masa centrífuga, el apero sigue girando durante algún tiempo, después de haber accionado la palanca de desconexión de la TDF. Esperar a que el apero se detenga, después de desconectar la TDF.
ATENCION:
Antes de proceder a la limpieza, reglaje o mantenimiento de equipos, enganches o ejes de transmisión movidos por la TDF, asegurarse de desconectar la palanca de la TDF, detener el motor del tractor y retirar la llave de contacto.
1.

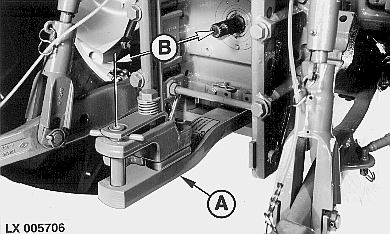

Alinear la barra de tiro oscilante (A) paralela al eje de salida de la TDF y fijarla en posición.
2.
La distancia (B) desde el extremo del eje de salida de la TDF y el agujero del extremo de la barra de tiro debe ser de 350 mm (13.8 in.) en la TDF de 540 r/min y de 400 mm (15.7 in.) en la TDF de 1000 r/min.
Si el estriado del eje de TDF no se alinea con el estriado del eje de accionamiento, mover la palanca de control de la TDF hasta la posición "N" con el motor parado, con lo que se descarga la presión hidráulica y el eje de TDF puede ser girado y alineado a mano.
|
