Inversión de los ejes de la TDF trasera

El eje de salida de la TDF tiene en un extremo 6 estrías para una velocidad de 540 r/min. En el extremo opuesto, el eje de la TDF tiene 21 estrías para una velocidad de 1000 r/min. Limpiar detenidamente el eje de salida antes de su instalación.

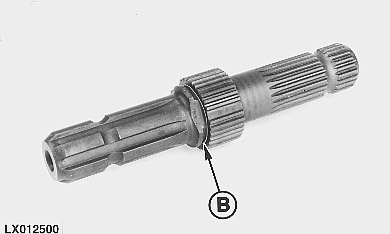

2. Limpiar detenidamente el eje de la TDF y aplicar sobre él una capa de grasa. La ranura (B) facilita la instalación del anillo de seguridad.

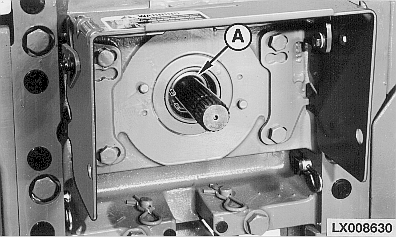

3. Instalar el eje de TDF empujándolo en la caja de la TDF hasta que el anillo de seguridad (A) se pueda alojar en la ranura.

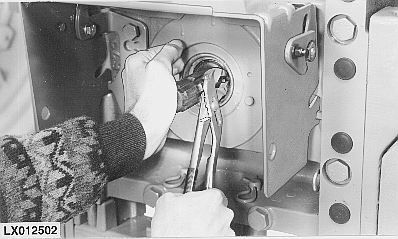

4. Instalar el anillo de seguridad (A) de forma que entre en la ranura.

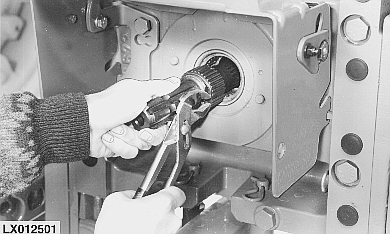

NOTA: La zona plana del eje de salida facilita la separación e instalación del anillo de seguridad.

LX,OZAPF008927 -63-01DEC95-1/1
