Ajuste de la distancia de separación

Llevar el tractor hasta que se encuentre en el centro del equipo. Quitar el anillo (B) y levantar la tapa abatible (A). Ajustar la separación mediante la palanca de ajuste (H).

Las ranuras (G) facilitan el ajuste de la separación.

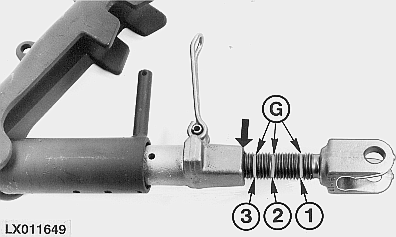

La ranura (G) correspondiente a la categoría deseada debe quedar alineada con el borde (ver flecha).

Colocar después la palanca (H) sobre el bulón de bloqueo (C), bajar la tapa (A) y asegurar con el anillo (B). Ajustar a continuación el distanciador (D).

IMPORTANTE: La separación debe ser suficiente para evitar que las barras de tiro (E) hagan contacto con los bloques estabilizadores (F), ya que ello puede producir averías mecánicas.

A-Deflector
B-Anillo
C-Bulón
D-Distanciador
E-Barra de tiro
F-Bloque de oscilación
G-Ranuras según categoría
H-palanca
