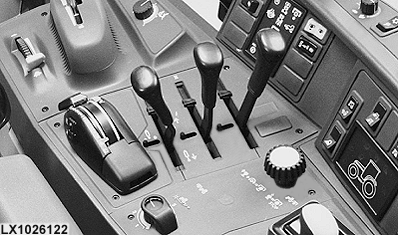

Palancas de las válvulas de mando a distancia mecánicas

La palanca de mando puede ponerse en cuatro posiciones diferentes.

En la posición de retracción el cilindro remoto se retrae.
En la posición de extensión el cilindro remoto se extiende.
En la posición de punto muerto se mantiene la posición del cilindro remoto.
Con la palanca en posición flotante (el émbolo se mueve libremente en el interior del cilindro remoto) el apero acoplado puede seguir las ondulaciones del suelo.

NOTA: Si se utilizan válvulas exteriores adicionales, poner la palanca de control en neutral al desconectar cada función hidráulica.

ATENCION: En las válvulas de mando a distancia Serie 100, las funciones de extensión y retracción disponen de una retención mecánica. Al poner en marcha el motor, asegurarse de que la palanca de control esté en posición "neutral".

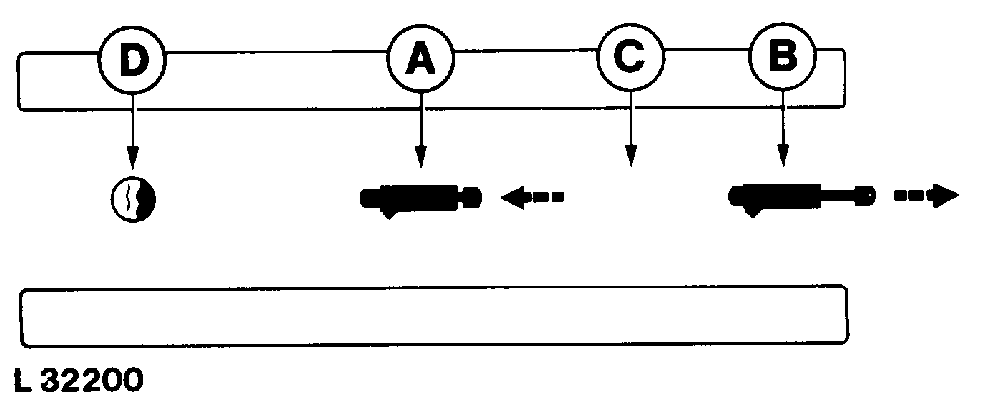

A-Retracción
B-Extensión
C-Posición neutral
D-Posición flotante

OU12401,00005D2 -63-01MAY01-1/2

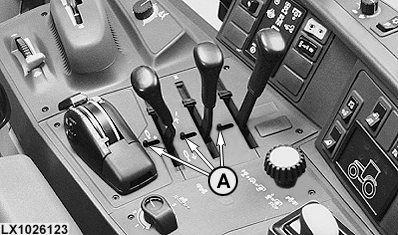

Los bloqueos (A) permiten fijar las palancas de control en posición neutral.

NOTA: Aplicar los bloqueos (A) al circular por carretera o cuando las palancas de control no estén utilizándose.

OU12401,00005D2 -63-01MAY01-2/2
