Ajuste de la barra de tiro oscilante

Es posible ajustar la longitud de la barra de tiro oscilante en cuatro posiciones distintas.

250 mm (9.8 in.), 350 mm (13.8 in.), 400 mm (15.7 in.) y 550 mm (21.7 in.).

NOTA: 550 mm (21.7 in.) NO es opcional en los tractores 6820, 6920 y 6920S.

Estas medidas determinan la distancia entre el extremo del eje de salida de la TDF y el punto de enganche de la barra de tiro oscilante.

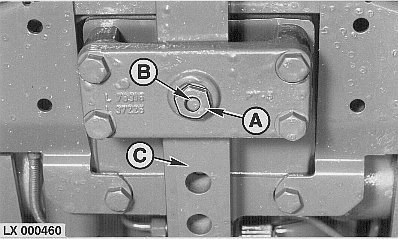

1. Desenroscar el cierre hexagonal. (A).
2. Extraer el pasador de bloqueo (B).
3. Ajustar la barra oscilante (C) en la posición deseada y volver a colocar el pasador de bloqueo
4. Apretar el cierre hexagonal (A) con 250 N·m (185 lb-ft).

OU12401,00009C4 -63-01JAN02-1/1
