Instrucciones de uso

Procurar que los ángulos (a) y (b) de las juntas universales sean iguales en ambos extremos del eje de transmisión.

En aplicaciones donde esto no es posible (por ejemplo en curvas cerradas), se recomienda emplear un árbol de velocidad constante.

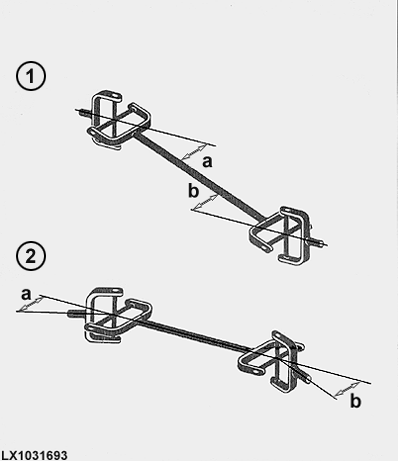

NOTA: Las dos ilustraciones esquemáticas no muestran ninguna protección del eje de transmisión Al acoplar el eje de transmisión, éste debe llevar una protección.

IMPORTANTE: Al emplear transmisiones de tipo "enchufe", las horquillas a ambos extremos del eje intermedio de la transmisión deben estar alineadas en el mismo plano.

1-Disposición en forma de Z
2-Disposición en forma de W
