Cajas de fusibles y relés en tractores sin cabina
Cajas de fusibles y relés
NOTA:
En función del equipamiento del tractor, éste no siempre lleva todos los fusibles que se describen a continuación:

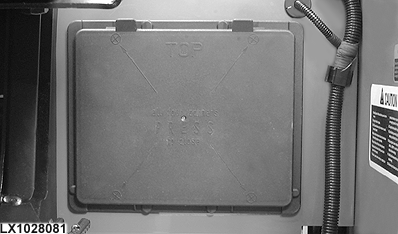

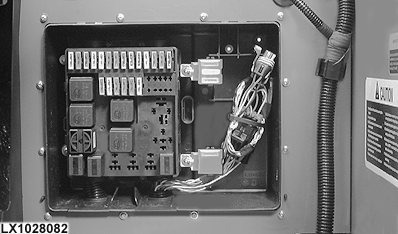

Las cajas de fusibles están ubicadas a la izquierda, detrás del asiento del operador, en el panel trasero de la plataforma de conducción.
Quitar la tapa.
|
|
|
|
OU12401,0000CE6 -63-01MAR03-1/3
|
|

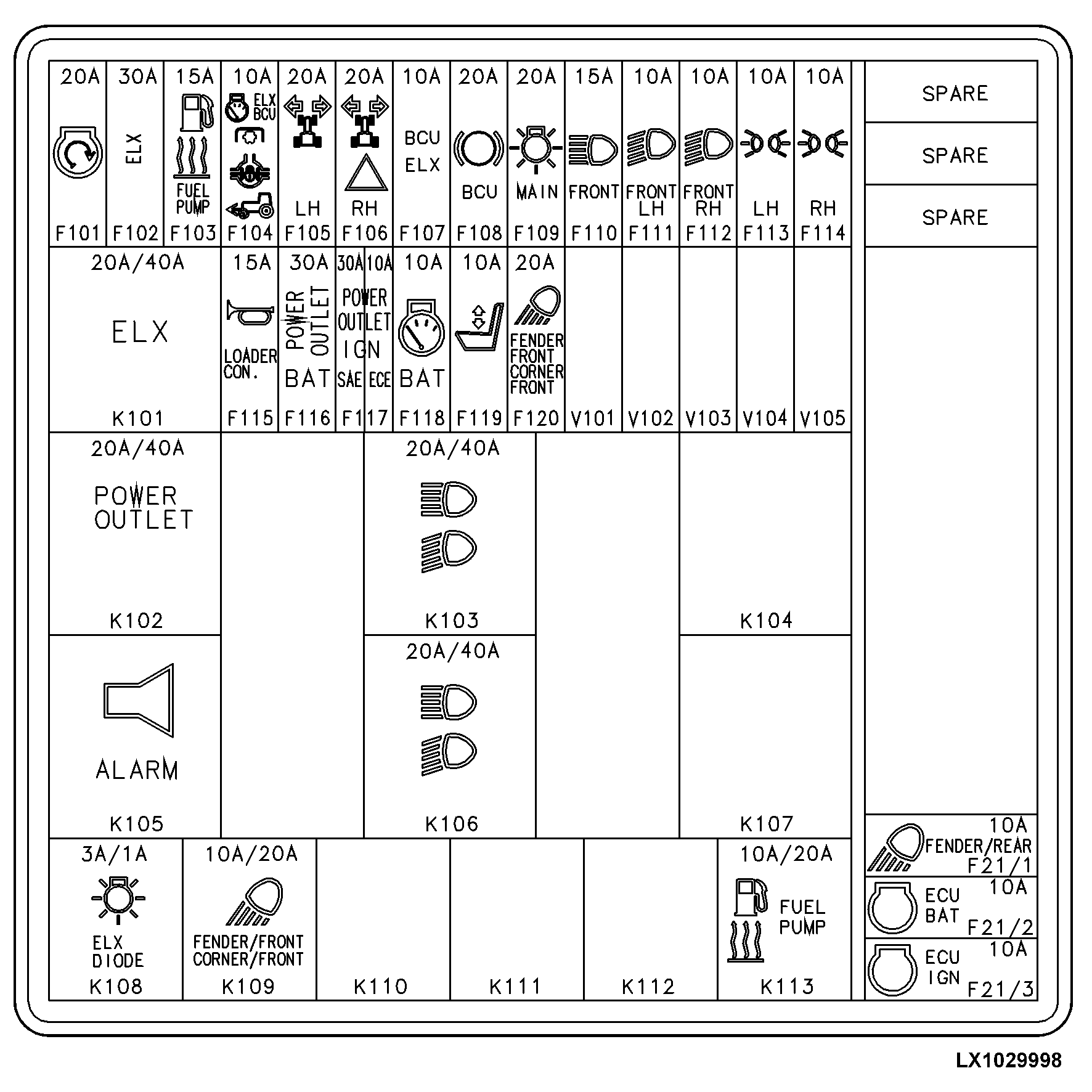

Fusibles y relés
IMPORTANTE:
Para evitar daños en el sistema eléctrico, no emplear jamás un fusible de amperaje superior al del fusible instalado.
F101
20 A, Llave de contacto (BAT)
F102
30 A, Alimentación del sistema electrónico.
F103
15 A, Calentador de combustible, bomba de combustible, válvula de corte de la inyección.
F104
10 A, Nodo básico de datos, unidad de control básico (TDF, tracción delantera, bloqueo del diferencial, interruptor de intermitentes) (alimentación)
F105
20 A, Intermitencia de giro a la izquierda
F106
20 A, Intermitencia de giro a derecha, intermitentes de emergencia
|
F107
10 A, Controlador BCU (alimentación el.)
F108
20 A, Interruptor del freno, luz de freno
F109
20 A, Conmutador de luces (terminal B)
F110
15 A, Luces de carretera
F111
10 A, Faro izquierdo, luz de cruce
F112
10 A, Faro derecho, luz de cruce
F113
10A, Luz trasera izqda., luz gálibo dcha. y luz de matrícula
F114
10 A, Luz trasera dcha. y luz de gálibo izqda.
F115
15 A, Bocina, enchufe para pala cargadora frontal
F116
30 A, Toma eléctrica de 3 polos y regleta de enchufes (voltaje de batería)
F117
10 A, Toma eléctrica de 3 polos y regleta de tomas
F118
10 A, Nodo de datos (tensión de la batería)
F119
10 A, Asiento
|
|
|
OU12401,0000CE6 -63-01MAR03-2/3
|
|
F120
10 A, Faros de trabajo delanteros y guardabarros frontales
F21/1
10 A, Faros de trabajo en guardabarros traseros
F21/2
10 A, Unidad de control (ECU) (tensión de la batería)
F21/3
10 A, Unidad de control (ECU) (alimentación el.)
V101
Libre
V102
Libre
V103
Libre
V104
Libre
V105
Libre
K101
Relé de alimentación del sistema electrónico
K102
Relé para toma eléctrica de 3 polos, regleta de toma exterior
|
K103
Relé de luces de cruce
K104
Libre
K105
Alarma acústica
K106
Relé de luces de carretera
K107
Libre
K108
3 A, Diodo luminoso
K108
1 A, Diodo de alimentación del sistema electrónico
K109
Relé para faros de trabajo delanteros y guardabarros frontales
K110
Libre
K111
Libre
K112
Libre
K113
Relé para calentador de combustible, bomba de combustible, válvula de corte de la bomba de inyección
|
|
|
OU12401,0000CE6 -63-01MAR03-3/3
|
|
