Salidas de calefacción y aire acondicionado (tractores sin sistema ClimaTrak)

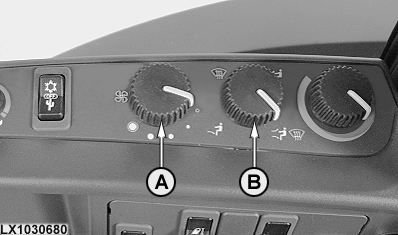

El ventilador tiene cuatro velocidades que se regulan con el mando (A). Mediante el mando (B) se puede modificar la dirección de circulación de aire.

Deshelado o desempañado del parabrisas

Poner el mando de calefacción al máximo. Poner el mando (B) en el símbolo (D) y girar el botón (A) (ventilador) hasta la posición 4.

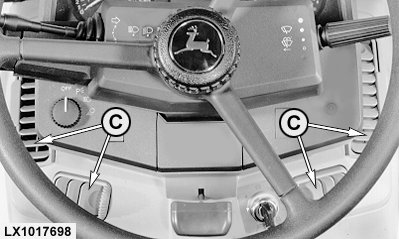

Si se desea dirigir el aire al operador , poner el mando (B) en el símbolo (E). Conectar el ventilador con el interruptor (A). La dirección y fuerza del aire pueden regularse en las toberas de aire (C).

Si se desea dirigir el aire uniformemente por la cabina , poner el control (B) en el símbolo (F). Conectar el ventilador con el interruptor (A).

Si se desea dirigir el aire hacia la parte inferior de la cabina , poner el control (B) en el símbolo (G). Conectar el ventilador con el interruptor (A).

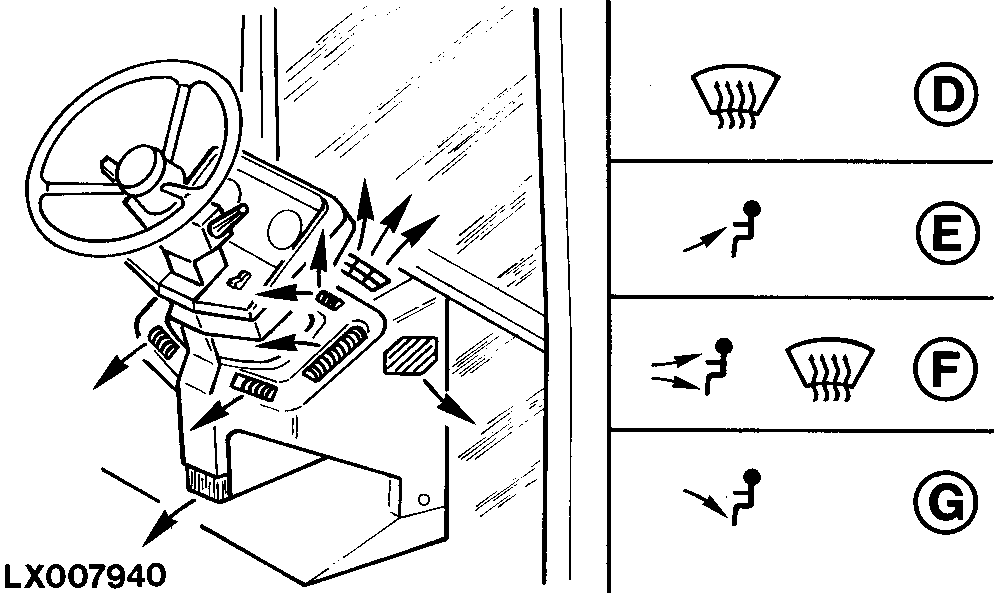

Dirección del aire

Posiciones del interruptor (B):

• Símbolo (D) = aire dirigido al parabrisas
• Símbolo (E) = aire dirigido al operario
• Símbolo (F) = aire dirigido a ventanas, operador y parte inferior de cabina
• Símbolo (G) = aire dirigido a parte inferior
