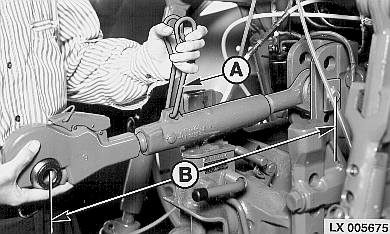

Tensor centralLa longitud del tensor central puede variarse mediante la manivela de ajuste (A). Levantar la manivela y girarla hasta obtener la longitud necesaria. La longitud (B) debe estar comprendida entre 530 mm (20.9 in.) y 725 mm (28.5 in.) en los tractores 6520/6620 y entre 587 mm (23.1 in.) y 782 mm (30.8 in.) en los tractores 6820, 6920 y 6920S. No ajustar el tensor central fuera de estos límites. Las ranuras de la rosca indican el ajuste máximo autorizado. Las roscas no deben ser sacadas de su alojamiento más allá de ese punto. Una vez efectuado el ajuste, bajar el mando, plegándolo sobre el tensor. Conectar el tensor central al cabezal del apero insertando el bulón y asegurarlo. |
|
