Cambio del aceite de las reducciones finales (eje de TDM con freno)

Después de las primeras 100 horas de trabajo cambiar el aceite de las reducciones finales. En lo sucesivo, cambiar el aceite a las 750 horas de trabajo. Utilizar siempre el aceite para transmisiones indicado en el capítulo "Combustible, lubricantes y refrigerante".

causym ATENCION: Cuando el aceite está caliente, puede existir presión. Quitar lentamente el tornillo de vaciado.

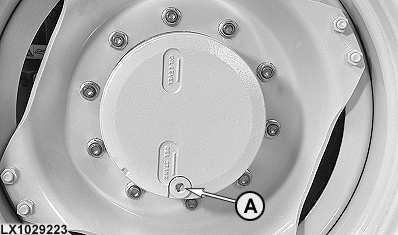

1. Girar la rueda hasta que el tornillo de vaciado (A) quede en la parte inferior. Quitar el tornillo de vaciado y vaciar el aceite en un recipiente adecuado.

2. Girar la rueda 90° de modo que la línea de "nivel de aceite" quede horizontal (ver "Mantenimiento / A las 250 horas") y añadir aceite limpio por el orificio del tornillo de vaciado. El nivel de aceite deberá llegar hasta el orificio del tornillo de vaciado.

3. Volver a colocar el tapón de vaciado y apretarlo con 150 N·m (110 lb-ft) en tractores 6520 hasta 6820 y con 120 N·m (90 lb-ft) en tractores 6920 y 6920S.

Ver capacidades en "Especificaciones".

LX1029223

OU12401,0000E06 -63-01JUL03-1/1
