Cambio del aceite hidráulico y de la transmisión (tractores NO equipados con AutoPowr)Tractores 6520 y 66201. Arrancar el motor y accionar algunos mandos hidráulicos para calentar el aceite. 2. Estacionar el tractor sobre terreno nivelado. Bajar las barras de tiro y los equipos frontales. 3. Detener el motor y retirar la llave de contacto. 4. Aplicar el freno de mano (transmisión en punto muerto). 5. Quitar los tornillos de vaciado (A). 6. Cambiar los filtros (B) de aceite para la transmisión y del sistema hidráulico. 7. Quitar el tornillo de vaciado (C). Sacar la rejilla de aspiración y lavarla con combustible. 8. Antes de añadir aceite nuevo, poner la rejilla de aspiración, sustituir los retenes y apretar los tapones de vaciado con 50 N·m (35 lb-ft). 9. Añadir aceite hidráulico/ de transmisión por la boca de llenado de la caja de cambios.
Dejar funcionar el motor durante unos pocos minutos y accionar los mandos hidráulicos. Detener el motor. Medir el nivel de aceite al cabo de 10 a 15 minutos. El nivel de aceite debe estar entre las dos marcas de la varilla de nivel. Si es necesario, añadir aceite hasta llegar a esta marca. |
|
OU12401,0000E89 -63-13OCT03-1/2 |
|
Trabajos adicionales en tractores con freno hidráulico de remolque

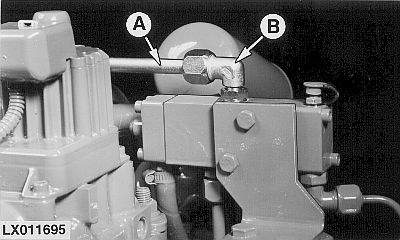

1. Desconectar la tubería hidráulica (A) del racor (B). 2. Aflojar el racor (B) y girarlo hacia un lado. 3. Quitar la rejilla (C) de la tubería hidráulica (A) y lavarla con combustible. 4. Insertar la rejilla (C) y conectar la tubería hidráulica (A). 5. Apretar la tubería hidráulica (A) y el racor (B). |
|
OU12401,0000E89 -63-13OCT03-2/2 |
