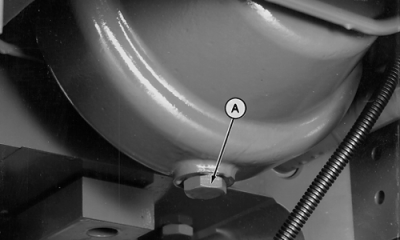

Cambio del aceite hidráulico y de la transmisión (tractores NO equipados con AutoPowr)Tractores 6820, 6920 y 6920S1. Arrancar el motor y accionar algunos mandos hidráulicos para calentar el aceite. 2. Estacionar el tractor sobre terreno nivelado. Bajar las barras de tiro y los equipos frontales. 3. Detener el motor y retirar la llave de contacto. 4. Aplicar el freno de mano (transmisión en punto muerto). 5. Quitar los tornillos de vaciado (A). 6. Cambiar el filtro del aceite hidráulico/de transmisión. Ver "Mantenimiento - A las 750 horas". 7. Sacar la rejilla de aspiración y lavarla con combustible (ver abajo). 8. Antes de añadir aceite nuevo, poner la rejilla de aspiración, sustituir los retenes y apretar los tapones de vaciado con 50 N·m (35 lb-ft). 9. Añadir aceite hidráulico/ de transmisión por la boca de llenado de la caja de cambios.
Dejar funcionar el motor durante unos pocos minutos y accionar los mandos hidráulicos. Detener el motor. Medir el nivel de aceite al cabo de 10 a 15 minutos. Debe estar entre las dos marcas de la mirilla. Si es necesario, añadir aceite hasta llegar a esta marca. |
|
OU12401,0000E8A -63-01JUL03-1/3 |
|
Limpiar la rejilla de aspiración

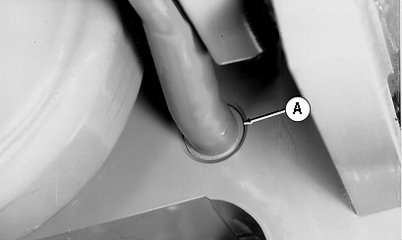

Una vez vaciado el aceite hidráulico y de transmisión, quitar la tubería de aceite (A) de la parte delantera izquierda de la caja del diferencial. Sacar la rejilla de aspiración, lavarla con combustible y limpiar con aire comprimido. Reinstalar la rejilla, la junta, el anillo tórico y la tubería de aceite. |
|
OU12401,0000E8A -63-01JUL03-2/3 |
|
Trabajos adicionales en tractores con freno hidráulico de remolque

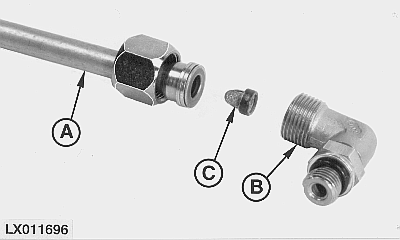

1. Desconectar la tubería hidráulica (A) del racor (B). 2. Aflojar el racor (B) y girarlo hacia un lado. 3. Quitar la rejilla (C) de la tubería hidráulica (A) y lavarla con combustible. 4. Insertar la rejilla (C) y conectar la tubería hidráulica (A). 5. Apretar la tubería hidráulica (A) y el racor (B). |
|
OU12401,0000E8A -63-01JUL03-3/3 |
