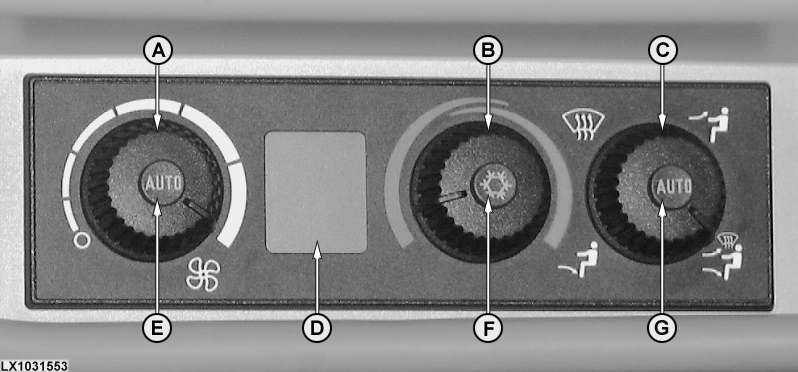

A-Mando de velocidad del ventilador
B-Selector de temperatura
C-Selector de distribución del aire

D-Pantalla de LCD
E-Modo automático de control de ventilador

F-Mando de encendido/apagado de modo economía

G-Modo automático de circulación del aire

Mandos del sistema y pantalla

En la consola del sistema ClimaTrak (ATC), hay tres mandos y una pantalla LCD.

1. Mando de velocidad del ventilador (A) con interruptor AUTO (E)
2. Control de temperatura (B) con interruptor de modo economía (F)
3. Mando de circulación de aire de cuatro posiciones (C) con interruptor AUTO (G)

• Desempañado/parabrisas
• Desempañado/salpicadero/pies
• Salpicadero
• Pies

La temperatura deseada se indica en la pantalla LCD (D). Para cambiar entre la indicación de temperatura deseada y la temperatura ambiente, cambie los ajustes desde la dirección ATC033. Ver "Personalización" en la sección de "Código de diagnósticos de anomalías".

Cuando el sistema se encuentra en el modo automático del ventilador, aparece en la pantalla el símbolo del ventilador y la palabra "AUTO". Cuando se puede conectar el embrague del aire acondicionado

En el modo de circulación de aire automático, se pueden seleccionar las funciones de desempañado, piso de cabina y tablero de instrumentos.

• Tablero de instrumentos - El aire se dirige a las salidas de aire del tablero de instrumentos.
• Pies- El aire se dirige a la parte inferior de la cabina, a no ser que se seleccione la función de desempañado.
• Desempañado - El aire se dirige al parabrisas.
• Desempañado/salpicadero/pies - Ajustes variables para dirigir el aire donde sea necesario.

NOTA: Para asegurar el máximo rendimiento del sistema Clima Trak , limpiar periódicamente los filtros de aire de la cabina (ver "Mantenimiento - Según necesidad").

OU12401,0001102 -63-22SEP04-1/2

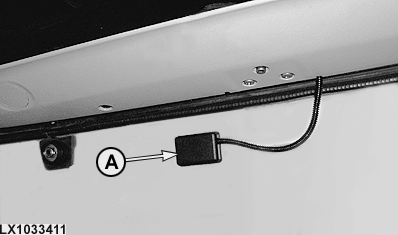

IMPORTANTE: No exponer el sensor de desempañado (A) a grandes cantidades de agua.

A-Sensor de desempañado

OU12401,0001102 -63-22SEP04-2/2
