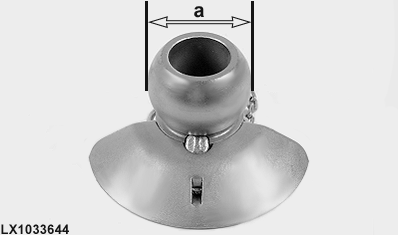

Barras de tiro de enganche rápido (de gancho)Estos brazos de tiro han sido diseñados para usarse con bolas de apero de las categorías II y III. IMPORTANTE: Las bolas empleadas deben ser del tamaño correcto.
|
|
OU12401,0001206 -63-03MAY05-1/6 |
|
Cómo usar los ganchos

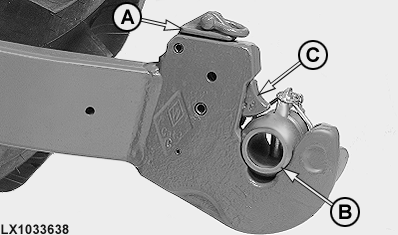

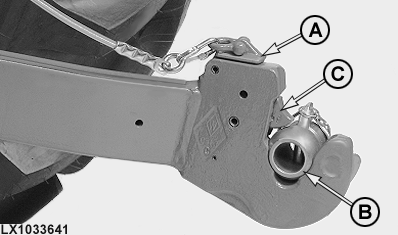

Los ganchos se manejan con una palanca (A) que puede accionarse manualmente o mediante un cable de mando. IMPORTANTE: Asegúrese de que los ganchos están bloqueados correctamente: La palanca (A) debe estar en contacto con el gancho, no tiene que apreciarse juego alguno en la bola (B) y el pasador (C) tiene que encerrar la bola. Si los ganchos tienen cable de mando, preste atención al estado del cable una vez enganchado el apero. Si el cable cae excesivamente o se enreda en la maleza o ramaje, los ganchos podrían abrirse por accidente.
|
|
OU12401,0001206 -63-03MAY05-2/6 |
|
Bloqueo de los ganchos de las barras de tiro

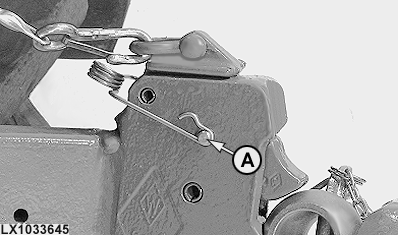

Utilizar el kit de piezas de bloqueo AL165485 en ambos ganchos de acoplamiento.
|
|
ATENCION:
Cuando el tractor sólo lleva acoplado un apero en un lado (p. ej. segadora en un lateral), o al conducir a través de arbustos muy crecidos o árboles (p. ej. en el trabajo forestal), es necesario asegurar el brazo de tiro contra una posible apertura accidental.
OU12401,0001206 -63-03MAY05-3/6 |
|

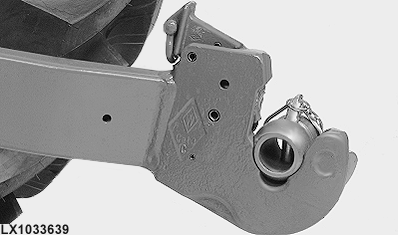

Los ganchos pueden bloquearse en su posición de "abierto". |
|
OU12401,0001206 -63-03MAY05-4/6 |
|

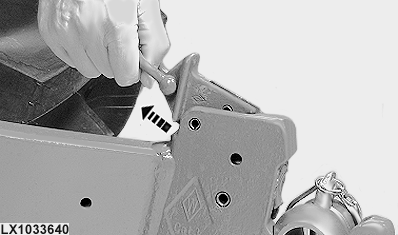

Para cerrar de nuevo el gancho, empuje primero la palanca hacia arriba en ángulo oblicuo. |
|
OU12401,0001206 -63-03MAY05-5/6 |
|

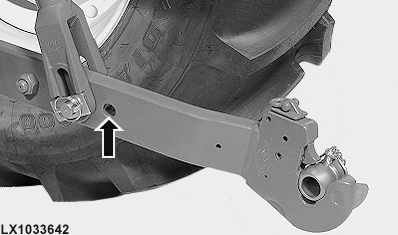

NOTA: Con aperos muy pesados y compactos, los tensores pueden engancharse en los agujeros traseros de los brazos de tiro. Esto reduce la altura de elevación, pero aumenta la fuerza de elevación. |
|
OU12401,0001206 -63-03MAY05-6/6 |
