Manejo de la TDF con el mando a distancia

Independientemente de si un tractor va equipado con sistema de maniobra automático HMS o no, la TDF trasera puede conectarse y desconectarse como se ha descrito anteriormente.

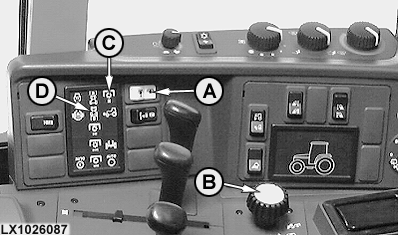

Si la TDF trasera debe ser manejada desde el exterior de la cabina, pulsar en primer lugar el selector (A). La luz testigo (C) se enciende. Conectar seguidamente la TDF trasera mediante el interruptor (B). La TDF no se pone en movimiento en esta fase; la alarma suena intermitentemente, la luz testigo (D) se enciende y las intermitencias de emergencia se encienden. Después de estos preparativos, puede conectarse la TDF trasera desde el exterior con el mando a distancia:

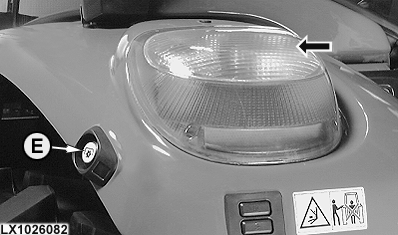

Pulsar el botón del mando a distancia de la TDF trasera (E) situado en el guardabarros: La TDF trasera se pone en funcionamiento lentamente. Las intermitencias de emergencia se apagan. La intermitencia de giro trasera queda encendida (ver flecha).

Soltar el interruptor de mando a distancia (E) antes de 4 segundos. La TDF trasera se detiene lentamente. La alarma acústica suena intermitentemente y las intermitencias de emergencia se activan.

Si se desea un funcionamiento permanente de la TDF trasera, pulsar el botón del mando a distancia (E) durante al menos 4[curren]segundos, hasta que se apague la luz permanente de la intermitencia de giro trasera (ver flecha).

Para desconectar la TDF trasera, accionar el mando a distancia (E) -- suena alarma intermitente; las luces intermitentes de avería se encienden -- o accionar el mando de la TDF trasera (B) en la cabina.

NOTA: Si se ha conectado la TDF en la cabina, se puede desconectar la TDF trasera mediante el mando a distancia (E), pero no será posible conectar la TDF nuevamente con este mando.

A-Interruptor selector
B-Interruptor de la TDF trasera
C-Indicador del selector
D-Indicador de TDF trasera
E-Interruptor de mando a distancia

OU12401,0001262 -63-10JUN05-1/1
