Enchufes de toma eléctrica auxiliar (si existen)Enchufes de señales y toma eléctrica auxiliar de 3 terminalesEnchufe de señales de 7 terminales (A) está protegido por un fusible de 30 amperios.
La toma eléctrica auxiliar de 3 terminales (B) se halla protegida por un fusible de 30 amperios en los terminales 15/80 y 82. El terminal 31 está conectado a masa. El toma eléctrica auxiliar de 3 terminales (B) y el enchufe de señales (A) se usan para la conexión de equipos eléctricos. Para activar la corriente en el enchufe auxiliar de tres terminales (B) y en el enchufe de señales (A) girar la llave de contacto a la derecha o la izquierda. NOTA: El concesionario John Deere puede suministrar un juego de conversión para equipos que exijan alimentación constante, incluso si el encendido está desconectado.
|
|
OULXE59,0010602 -63-23JAN04-1/2 |
|
Tendido de cables

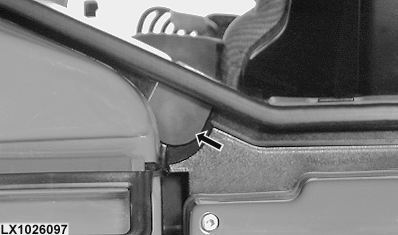

La ventana trasera de la cabina dispone de dos aberturas por las que pueden pasar los cables. Abrir la ventana y retirar los tapones de goma. Cortar los tapones por las incisiones provistas para permitir el paso de los cables. Conectar los enchufes, poner los tapones de goma y cerrar la ventana. |
|
OULXE59,0010602 -63-23JAN04-2/2 |
