Enganche de remolque (Pitón/Rótula)
NOTA:
Acuda a su concesionario John Deere donde se comprobarán y sustituirán los componentes desgastados (ver "Mantenimiento / Cada 500 horas").

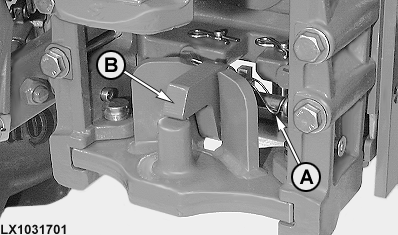

Enganche de remolque (pitón)
Para enganchar un remolque o un apero remolcado, sacar el bulón (A). La retención (B) sube por la acción de un muelle. Una vez enganchado el remolque o apero remolcado, empujar hacia abajo la retención (B) y asegurarla con el bulón (A).
|
|
|
|
OULXE59,001061E -63-26FEB04-1/3
|

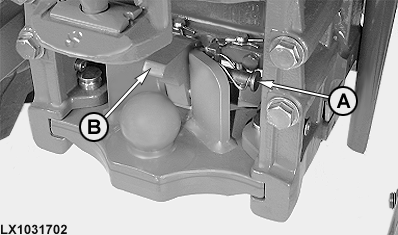

Enganche de remolque de rótula
Para enganchar un remolque o un apero remolcado, sacar el bulón (A). La retención (B) sube por la acción de un muelle. Una vez enganchado el remolque o apero remolcado, empujar hacia abajo la retención (B) y asegurarla con el bulón (A).
|
|
|
|
OULXE59,001061E -63-26FEB04-2/3
|

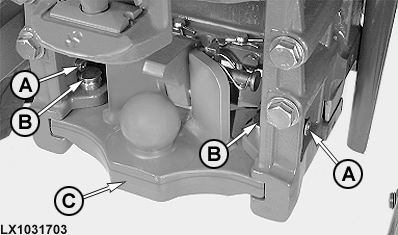

Sustitución por una barra de tiro oscilante
El enganche para remolque pitón o el enganche de rótula pueden ser retirados fácilmente, permitiendo, por ejemplo, la instalación de una barra de tiro oscilante. Quitar el pasador de bloqueo (A), sacar después el bulón de retención (B) y sacar el soporte (C) hacia atrás.
|
|
|
|
OULXE59,001061E -63-26FEB04-3/3
|
|
