Enganche hidráulico para remolque

Este tipo de enganche puede accionarse por medio del elevador hidráulico y una válvula de mando a distancia auxiliar.

1. Levantar completamente las barras de tiro y retraer el gancho por completo mediante la válvula de mando a distancia.

2. Accionar la palanca de desbloqueo (A) y sujetarla hasta que el gancho haya salido de la posición de reposo (la palanca permanece en la posición de desbloqueo).

3. Extender por completo el gancho por medio de la válvula de mando a distancia.

4. Bajar las barras de tiro y con ello los ganchos hasta la altura deseada.

5. Para conectar el enganche para remolque, elevar los brazos del enganche tripuntal hasta que el gancho entre en el ojal del remolque. Elevar el enganche hasta el tope.

6. Retraer el gancho por medio de la válvula de mando a distancia hasta que quede bloqueado por completo (la palanca (A) regresa a la posición inicial).

7. Bajar las barras de tiro.

8. Comprobar que el enganche está bloqueado correctamente. En este caso el enganche no bajará cuando desciendan los brazos del elevador, y no se extenderá al accionar la válvula de mando a distancia.

IMPORTANTE: Si la palanca de desbloqueo no se puede accionar con facilidad o el enganche de remolque no se bloquea automáticamente (ver puntos 2 y 6 descritos arriba), acudir a su concesionario John Deere para comprobar el ajuste de los tensores laterales y del enganche hidráulico para remolque.



LX1026129
LX1015615
LX012578


1-Enganche en posición de acoplamiento del remolque
2-Enganche plegado

OULXE59,0010620 -63-26FEB04-1/3

causym ATENCION: Antes de comenzar a avanzar, comprobar que el enganche hidráulico está completamente elevado y bloqueado, tanto en sentido vertical como horizontal.

Con el enganche bajado, NUNCA tocar el dispositivo de cierre (ver flecha). ¡Peligro de lesiones!

NOTA: Si fuera necesario, acudir al concesionario John Dealer donde se comprobarán y cambiarán componentes desgastados (ver, "Mantenimiento / Cada 500 horas").

Las cargas estáticas verticales máximas autorizadas de la carga remolcable arrastrada sobre la barra de tiro se relacionan en la Sección "Especificaciones".

LX1015616

OULXE59,0010620 -63-26FEB04-2/3

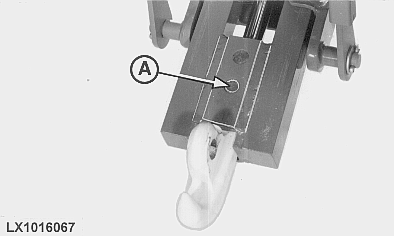

El gancho del enganche hidráulico puede ser sustituido por una barra de tiro, sin usar herramientas. Sacar el bulón (A) tirando hacia arriba.

La pieza que no se va a necesitar, se guarda en un soporte en el bastidor lateral.

LX1016067

OULXE59,0010620 -63-26FEB04-3/3
