Enganche electrohidráulico para remolque

Este tipo de enganche puede accionarse por medio del elevador hidráulico y el interruptor (A).

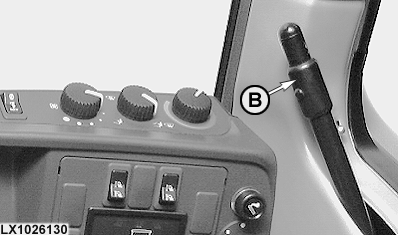

2. Accionar la palanca de desbloqueo (B) y sujetarla hasta que el gancho haya salido de la posición de reposo (la palanca permanece en la posición de desbloqueo).

3. Extender el enganche completamente con el interruptor (A) (llevarlo a su posición inicial).

4. Bajar las barras de tiro y con ello los ganchos hasta la altura deseada.

5. Para conectar el enganche, elevar las barras de tiro hasta que el gancho entre en la anilla del remolque. Elevar el enganche hasta el tope.

6. Con el interruptor (A), retraer completamente el enganche hasta que quede bloqueado por completo (la palanca (B) regresa a la posición inicial).

7. Bajar las barras de tiro.

8. Comprobar que el enganche está bloqueado correctamente. El enganche no bajará cuando desciendan las barras de tiro y no se extenderá cuando se accione la válvula de mando a distancia (SCV).

IMPORTANTE: Si la palanca de desbloqueo no se puede accionar con facilidad o el enganche de remolque no se bloquea automáticamente (ver puntos 2 y 6 descritos arriba), acudir a su concesionario John Deere para comprobar el ajuste de los tensores laterales y del enganche hidráulico para remolque.

1-Enganche en posición de acoplamiento del remolque
2-Enganche plegado

OULXE59,0010621 -63-26FEB04-1/3

ATENCION: Antes de comenzar a avanzar, comprobar que el enganche hidráulico está completamente elevado y bloqueado, tanto en sentido vertical como horizontal.

Con el enganche bajado, NUNCA tocar el dispositivo de cierre (ver flecha). ¡Peligro de lesiones!

NOTA: Si fuera necesario, acudir al concesionario John Dealer donde se comprobarán y cambiarán componentes desgastados (ver, "Mantenimiento / Cada 500 horas").

Las cargas estáticas verticales máximas autorizadas de la carga remolcable arrastrada sobre la barra de tiro se relacionan en la Sección "Especificaciones".

OULXE59,0010621 -63-26FEB04-2/3

El gancho del enganche hidráulico puede ser sustituido por una barra de tiro, sin usar herramientas. Sacar el bulón (A) tirando hacia arriba.

La pieza que no se va a necesitar, se guarda en un soporte en el bastidor lateral.
