Cajas de fusibles y relés en tractores con cabina pero sin AutoPowr

Cajas de fusibles y relés

NOTA: Según el equipamiento del tractor, puede que no se tengan todos los fusibles y relés mostrados a continuación.

La caja de fusibles y relés se encuentra situada detrás del asiento, debajo del parabrisas trasero.

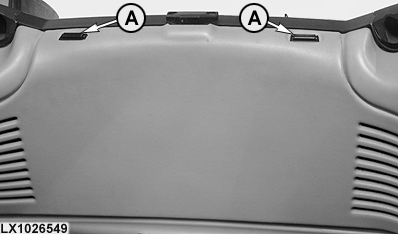

Presionar hacia abajo las pestañas (A) y retirar el panel de revestimiento.

LX1026549

OULXE59,0010668 -63-29JUL04-1/12


A-Caja de relés K01
B-Caja de relés K02
C-Caja de fusibles F03
D-Caja de fusibles F04
E-Caja de fusibles F05
F-Caja de fusibles F06
G-Caja de fusibles F07
H-Caja de relés K08
I-Caja de relés K09
J-Caja de relés K10

LX1029026

OULXE59,0010668 -63-29JUL04-2/12

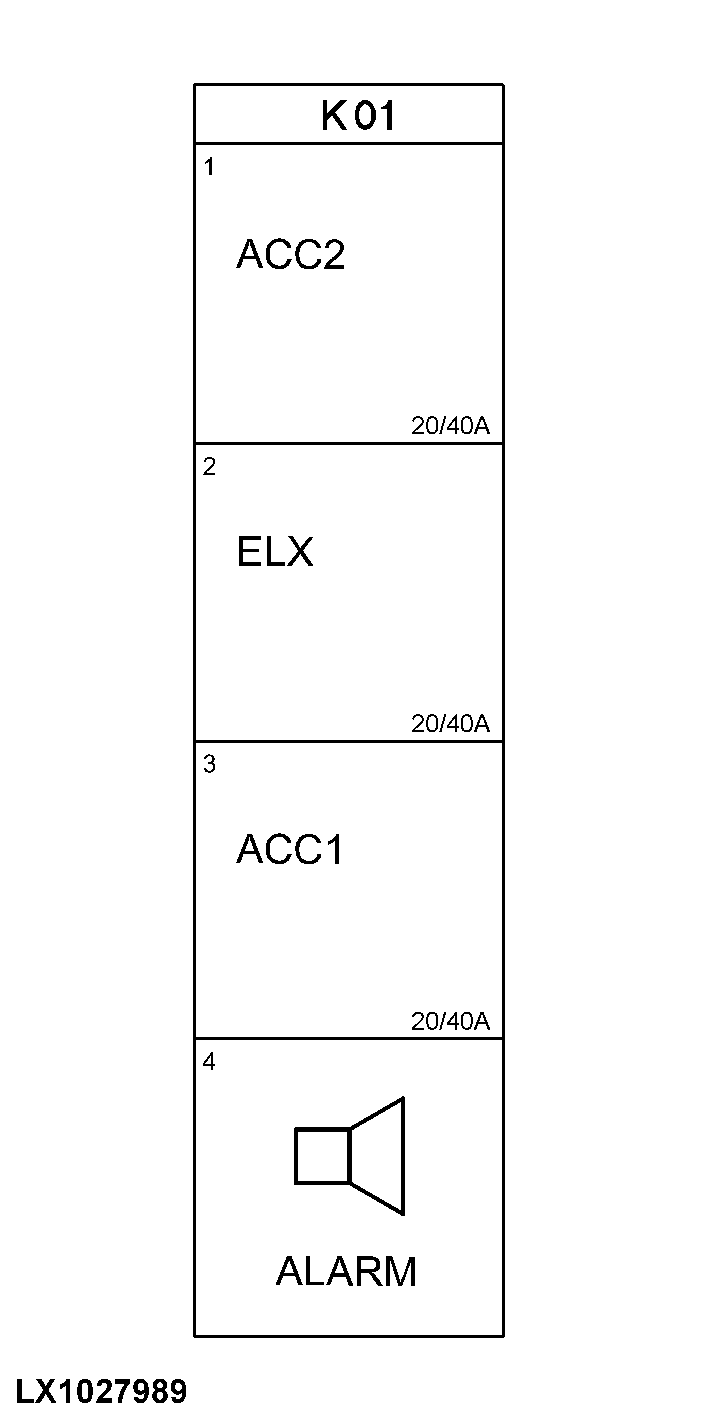

Relés (caja de relés K01)
K01/1 Relé accesorio K01/2 Relé de alimentación electrónico K01/3 Relé accesorio K01/4 Alarma acústica
LX1027989

OULXE59,0010668 -63-29JUL04-3/12

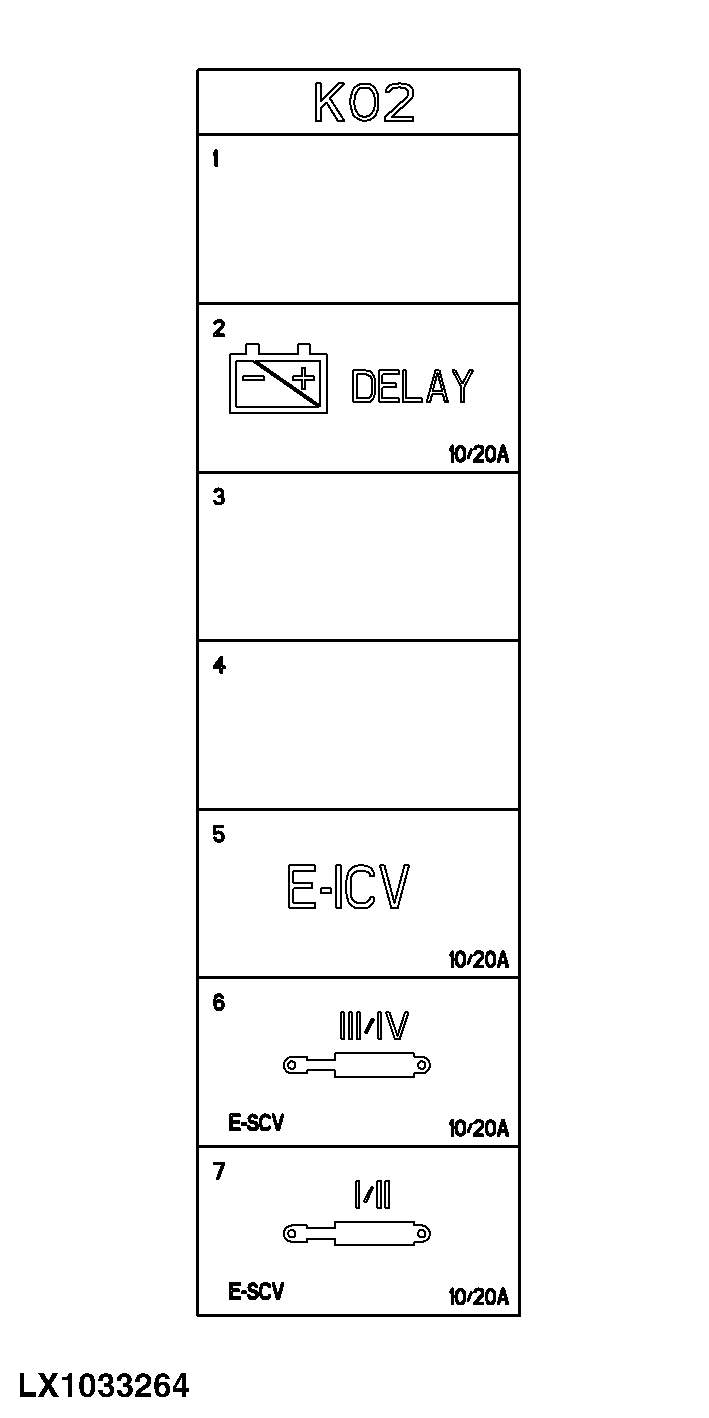

Relés (caja de relés K02)
K02/1 Libre K02/2 Relé de alternador K02/3 Libre K02/4 Libre K02/5 Relé de alimentación E-ICV K02/6 Relé de alimentación E-SCV 3 y E-SCV 4 K02/7 Relé de alimentación E-SCV 1 y E-SCV 2
LX1033264

OULXE59,0010668 -63-29JUL04-4/12

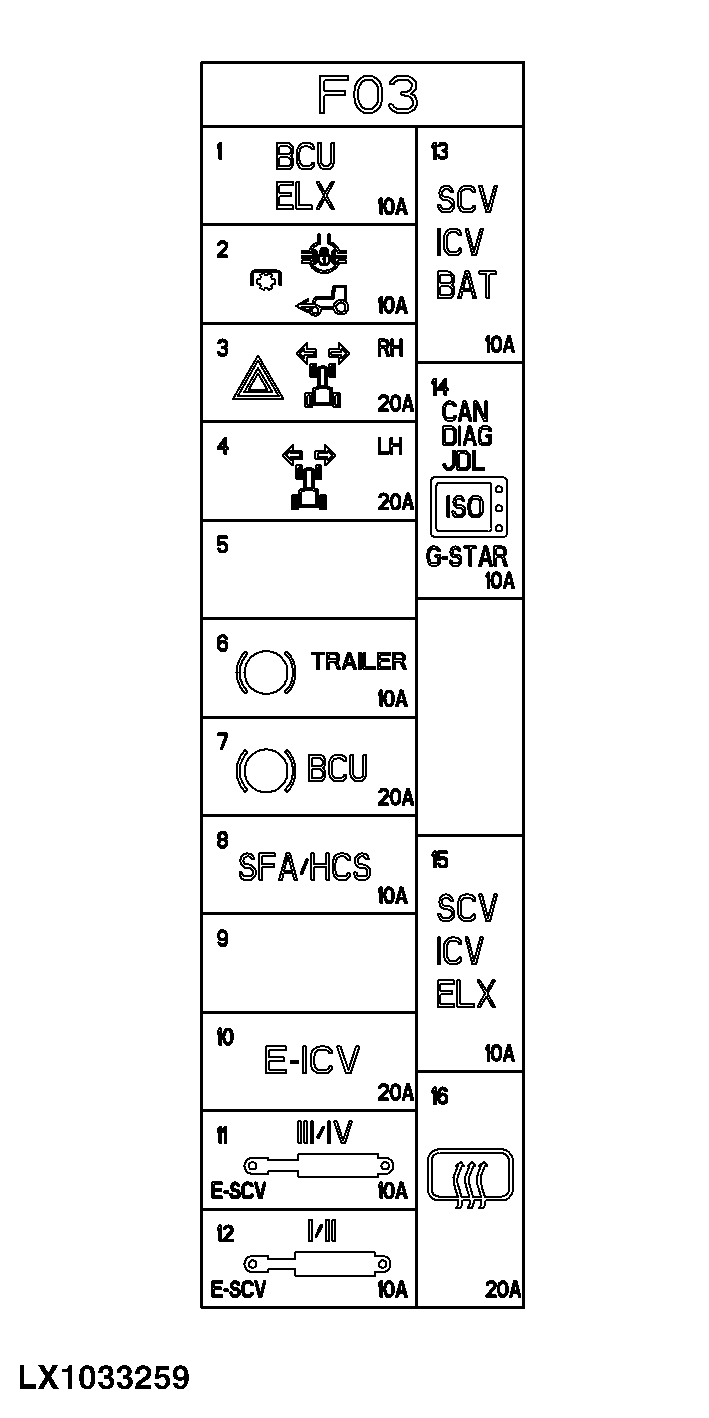

Fusibles (caja de fusibles F03)

IMPORTANTE: Para evitar daños en el sistema eléctrico, no sustituir jamás un fusible fundido por otro de amperaje superior.

F03/01 10 A, Unidad de control básico (alimentación eléctrica) F03/02 10 A, Unidad de control básico (BCU) (TDF, TDM, bloqueo del diferencial, HMS II, freno de estacionamiento, sensor de velocidad de las ruedas, radar) F03/03 20 A, Intermitente de giro a dcha., intermitentes de avería F03/04 20 A, Intermitente de giro a la izquierda F03/05 Libre F03/06 10 A, Luz de freno F03/07 20 A, Interruptor de freno F03/08 10 A, Controlador del eje delantero con suspensión (SFA) (tensión de batería) F03/09 Libre F03/10 20 A, Alimentación el. de E-ICV F03/11 10 A, Alimentación el. de la E-SCV 3, E-SCV 4 F03/12 10 A, Alimentación el. de la E-SCV 1, E-SCV 2 F03/13 10 A, Controlador SIC (tensión de batería) F03/14 10 A, Enlace JDLink, GreenStar F03/15 10 A, Controlador SIC (alimentación eléctrica) F03/16 20 A, Luneta trasera térmica
LX1033259

OULXE59,0010668 -63-29JUL04-5/12

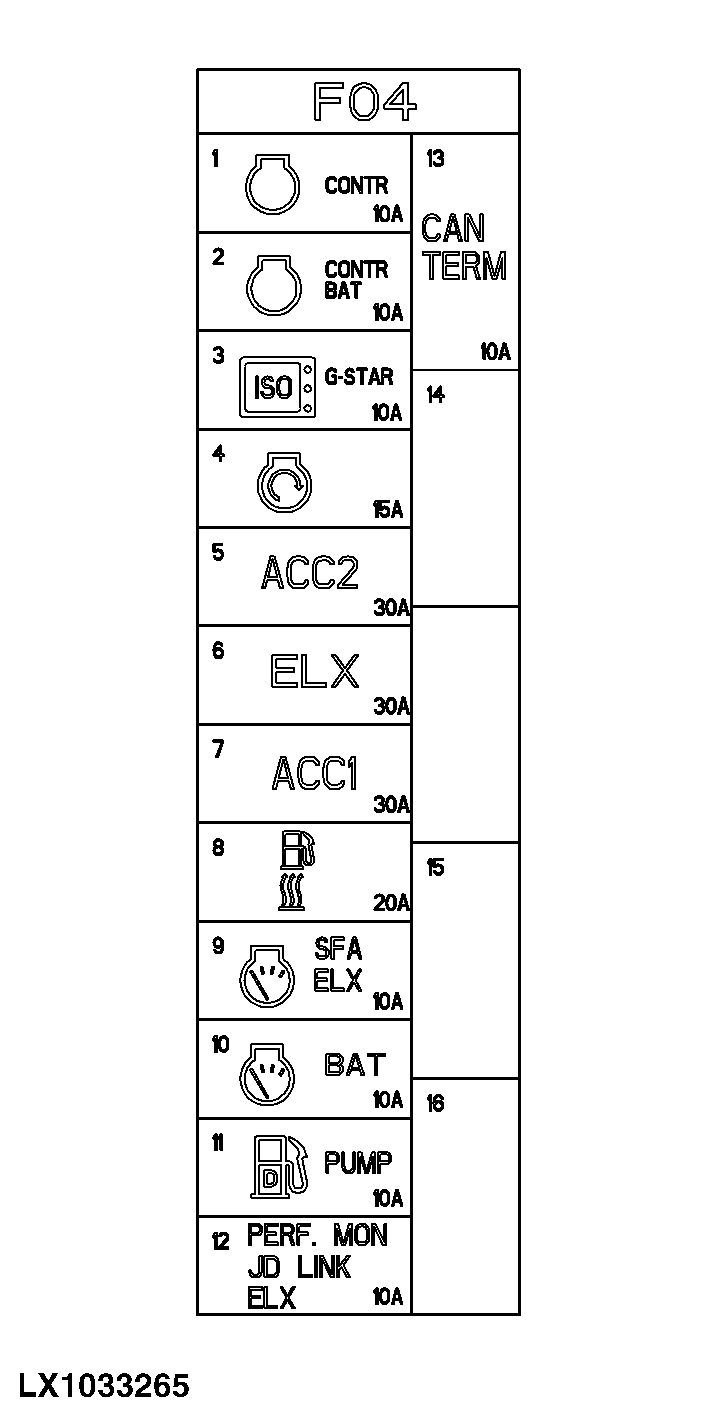

Fusibles (caja de fusibles F04)

IMPORTANTE: Para evitar daños en el sistema eléctrico, no sustituir jamás un fusible fundido por otro de amperaje superior.

F04/01 10 A, Unidad de control electrónico del motor (ECU) (alimentación eléctrica) F04/02 10 A, Unidad de control electrónico del motor (voltaje batería) F04/03 10 A, GreenStar (alimentación eléctrica) F04/04 15 A, Llave de contacto (BAT) F04/05 30 A, Accesorios F04/06 30 A, Alimentación sistema electrónico F04/07 30 A, Accesorios F04/08 20 A, Precalentador de combustible F04/09 10 A, Nodo de datos, controlador SFA (alimentación de corriente) F04/10 10 A, Nodo de datos (tensión de batería) F04/11 10 A, Bomba de combustible, válvula de corte de la bomba de inyección F04/12 10 A, Monitor de rendimiento PRF, enlace JDLink (alimentación el.) F04/13 10 A, Terminal CAN BUS, enchufe de servicio F04/14 Libre F04/15 Libre F04/16 Libre
LX1033265

OULXE59,0010668 -63-29JUL04-6/12

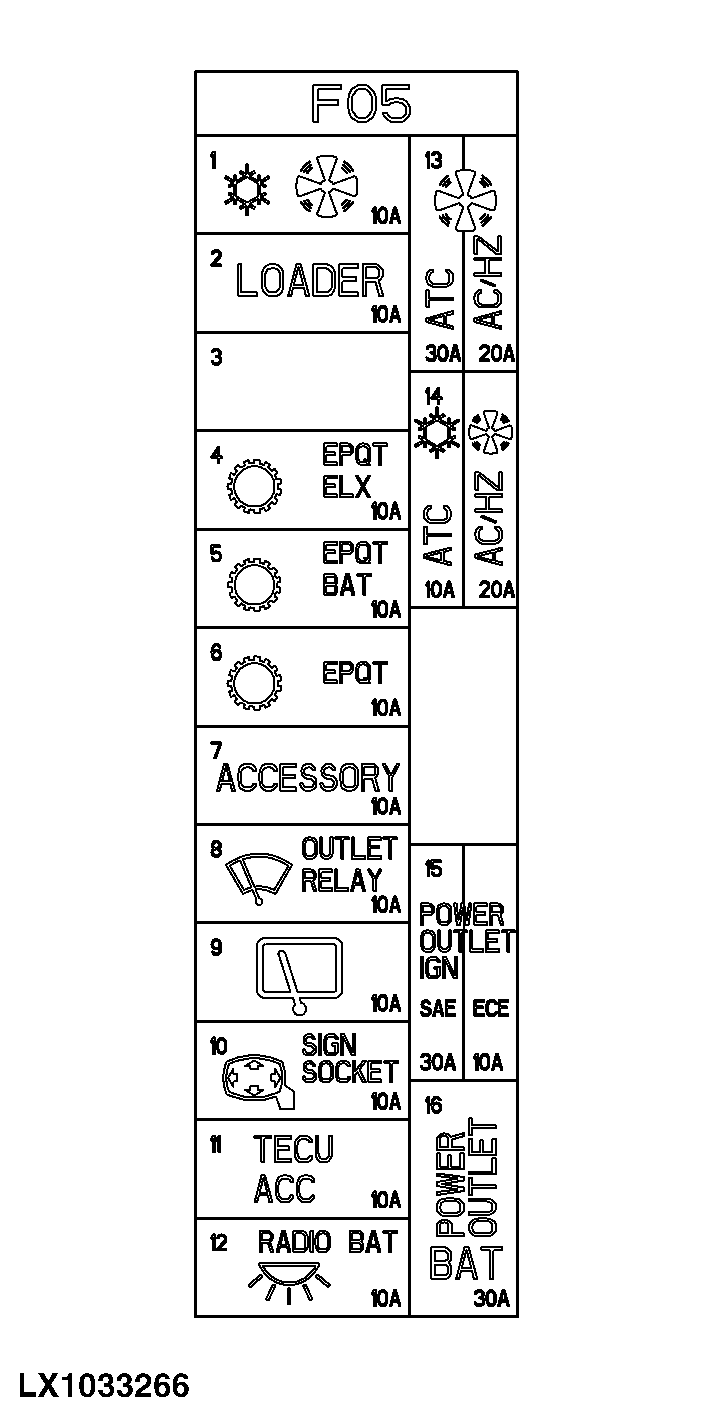

Fusibles (caja de fusibles F05)

IMPORTANTE: Para evitar daños en el sistema eléctrico, no sustituir jamás un fusible fundido por otro de amperaje superior.

F05/01 10 A, Sistema de aire acondicionado, relé para ventilador, ClimaTrak (alimentación el.) F05/02 10 A, Enchufe de 2 polos para pala cargadora frontal F05/03 Libre F05/04 10 A, Controlador EPC (alimentación eléctrica) F05/05 10 A, Controlador EPC (tensión de batería) F05/06 10 A, Controlador EPC (selección de marcha) F05/07 10 A, Accesorios F05/08 10 A, Limpiaparabrisas y lavaparabrisas F05/09 10 A, Limpia y lavaparabrisas de luna trasera F05/10 10 A, Espejos retrovisores eléctricos, enchufe hembra de señales F05/11 10 A, GreenStar, controlador TEC (alimentación eléctrica) F05/12 10 A, Luz int. de cabina, radio (tensión de batería) F05/13 20 A, Ventilador F05/13 30 A, ClimaTrak (ventilador) F05/14 20 A, Ventilador F05/14 10 A, ClimaTrak (tensión de batería) F05/15 10 A, Toma de 3 polos, regleta de enchufes (alimentación eléctrica) F05/16 30 A, Toma de 3 polos y regleta de tomas (tensión de batería)
LX1033266

OULXE59,0010668 -63-29JUL04-7/12

Fusibles (caja de fusibles F06)

IMPORTANTE: Para evitar daños en el sistema eléctrico, no sustituir jamás un fusible fundido por otro de amperaje superior.

F06/01 10 A, Bocina F06/02 10 A, Encendedor F06/03 15 A, Asiento del operador F06/04 10 A, Radio (alimentación eléctrica) F06/05 10 A, Luz de consola de mando, iluminación de radio F06/06 10 A, Luz de aviso giratoria F06/07 10 A, Faros de trabajo delanteros F06/08 10 A, Faros de trabajo traseros en el guardabarros F06/09 15 A, Faro de trabajo exterior en la parte trasera del techo o faro de trabajo de xenón (HID) en la parte trasera derecha del techo F06/10 15 A, Faro de trabajo interior en la parte trasera del techo o faro de trabajo de xenón (HID) en la parte trasera izquierda del techo F06/11 10 A, Faro de trabajo exterior en la parte delantera de la cabina F06/12 10 A, Faro de trabajo interior en la parte delantera del techo F06/13 Comprobador de fusibles F06/14 10 A, AutoTrac (alimentación eléctrica) F06/15 10 A, AutoTrac (tensión de batería) F06/16 15 A, Conmutador de luces (polo B)
LX1033262

OULXE59,0010668 -63-29JUL04-8/12

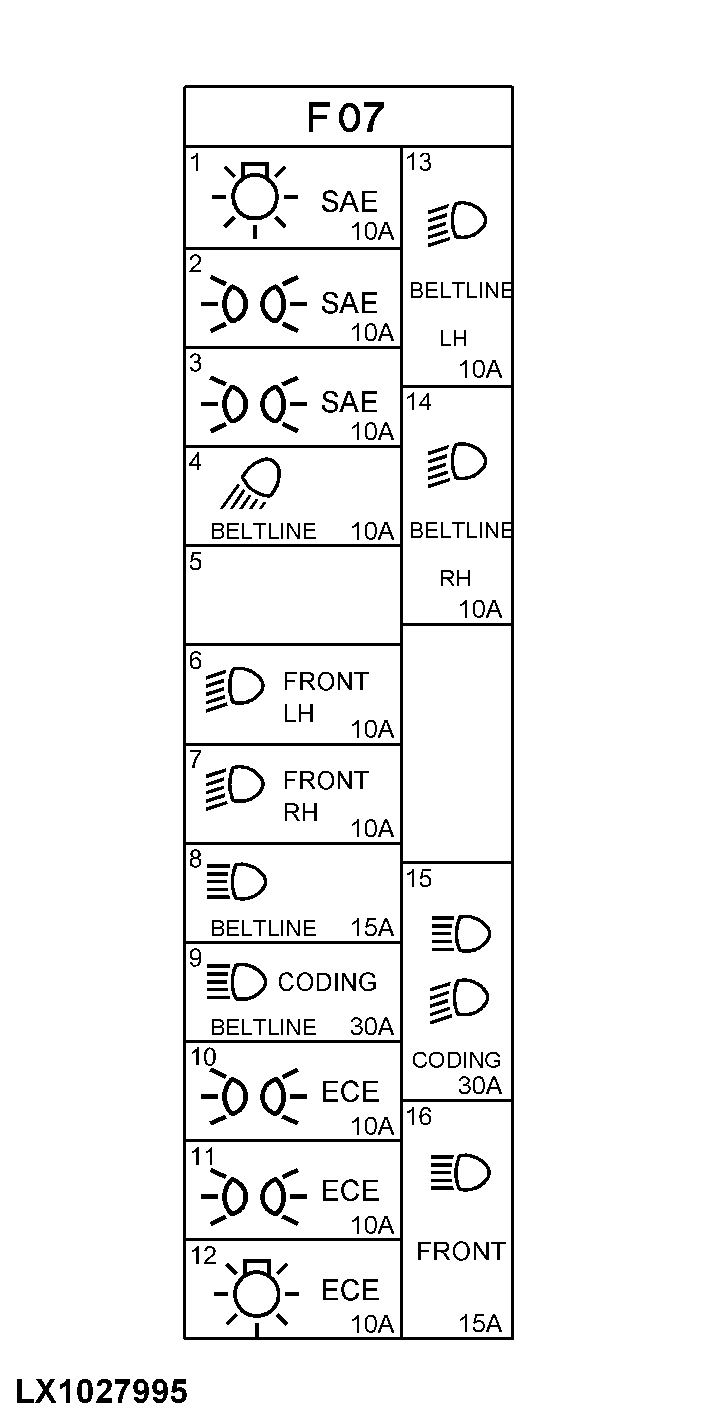

Fusibles (caja de fusibles F07)

IMPORTANTE: Para evitar daños en el sistema eléctrico, no sustituir jamás un fusible fundido por otro de amperaje superior.

F07/01 Libre F07/02 Libre F07/03 Libre F07/04 10 A, Faros de trabajo en el bastidor de la cabina F07/05 Libre F07/06 10 A, Faro izdo., luz corta de cruce F07/07 10 A, Faro dcho., luz corta de cruce F07/08 15 A, Luces largas de carretera F07/09 30 A, Faros en bastidor de cabina F07/10 10 A, Luz trasera dcha., luz de gálibo izqda., luz de matricula F07/11 10 A, Luz trasera izqda., luz de gálibo dcha F07/12 10 A, Faros principales F07/13 10 A, Luz de cruce, izqda. (faros en bastidor de cabina) F07/14 10 A, Luz de cruce, dcha. (faros en bastidor de cabina) F07/15 30 A, Faros principales F07/16 15 A, Luces largas de carretera
LX1027995

OULXE59,0010668 -63-29JUL04-9/12

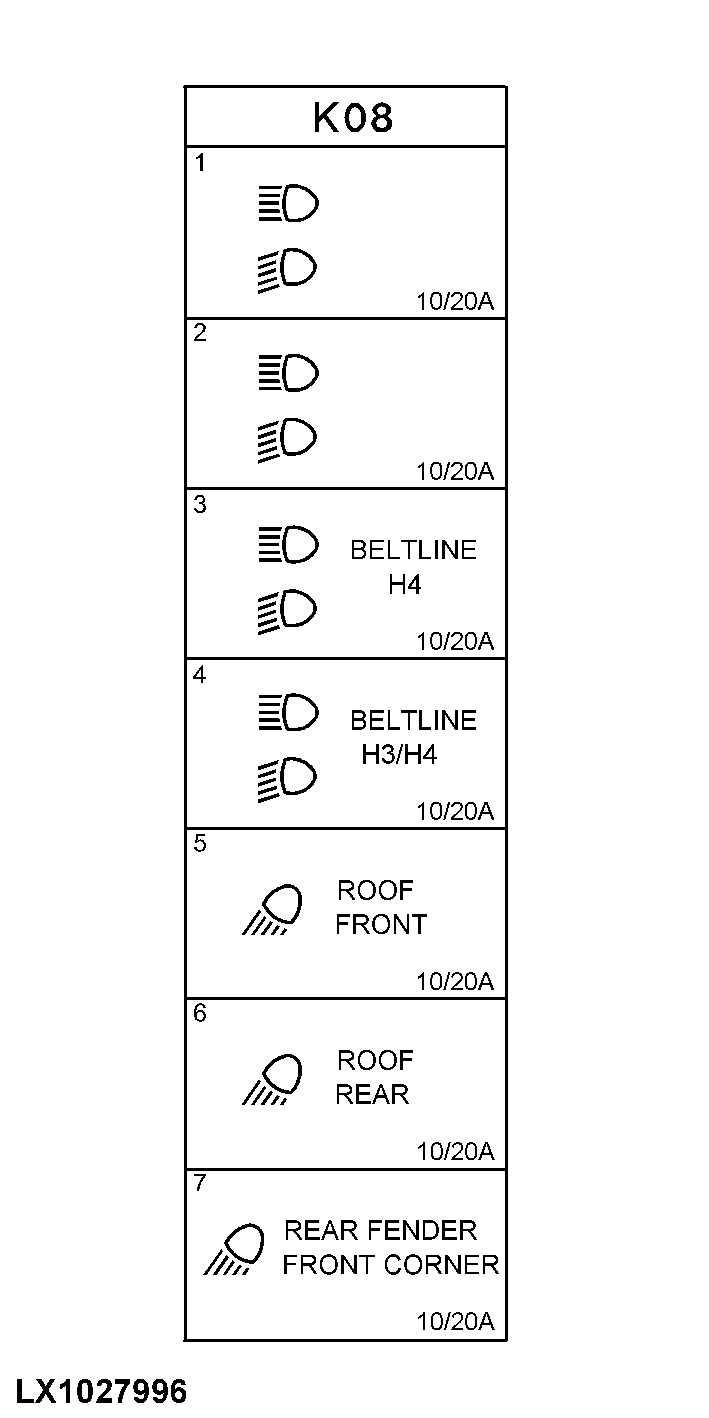

Relés (caja de relés K08)
K08/1 Relé de luces largas K08/2 Relé de luces de cruce K08/3 Relé para luces en bastidor de cabina K08/4 Relé para faros y luces de trabajo en bastidor de cabina K08/5 Relé para luces de trabajo en la parte delantera del techo de la cabina K08/6 Relé para luces de trabajo en la parte trasera del techo de la cabina K08/7 Relé de faros de trabajo en parrilla frontal/parte trasera guardabarros
LX1027996

OULXE59,0010668 -63-29JUL04-10/12

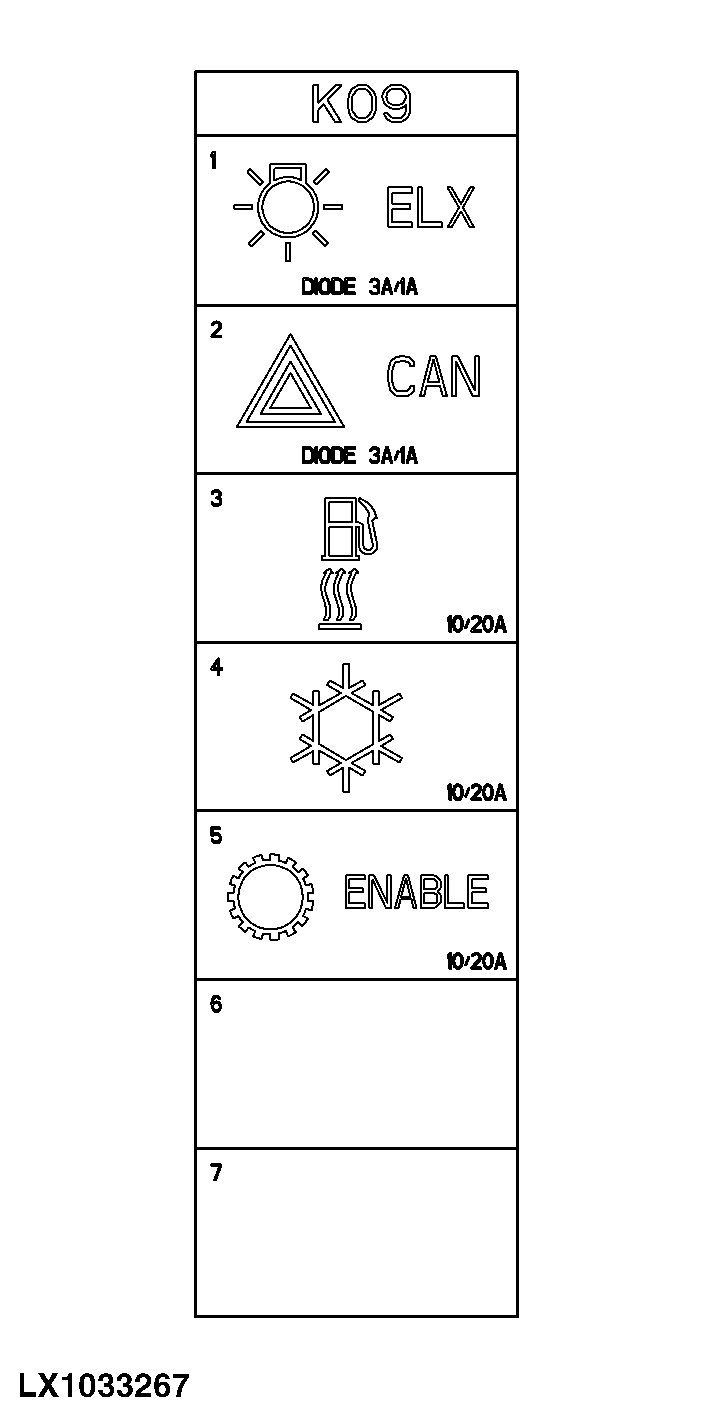

Relés (caja de relés K09)
K09/1 3 A, Diodo de alimentación K09/1 1 A, Diodo de alimentación de componentes electrónicos K09/2 3 A, Diodo CAN BUS K09/2 1 A, Diodo CAN BUS K09/3 Relé del calentador de combustible K09/4 Relé del sistema de aire acondicionado K09/5 Relé de activación de la transmisión K09/6 Libre K09/7 Libre
LX1033267

OULXE59,0010668 -63-29JUL04-11/12

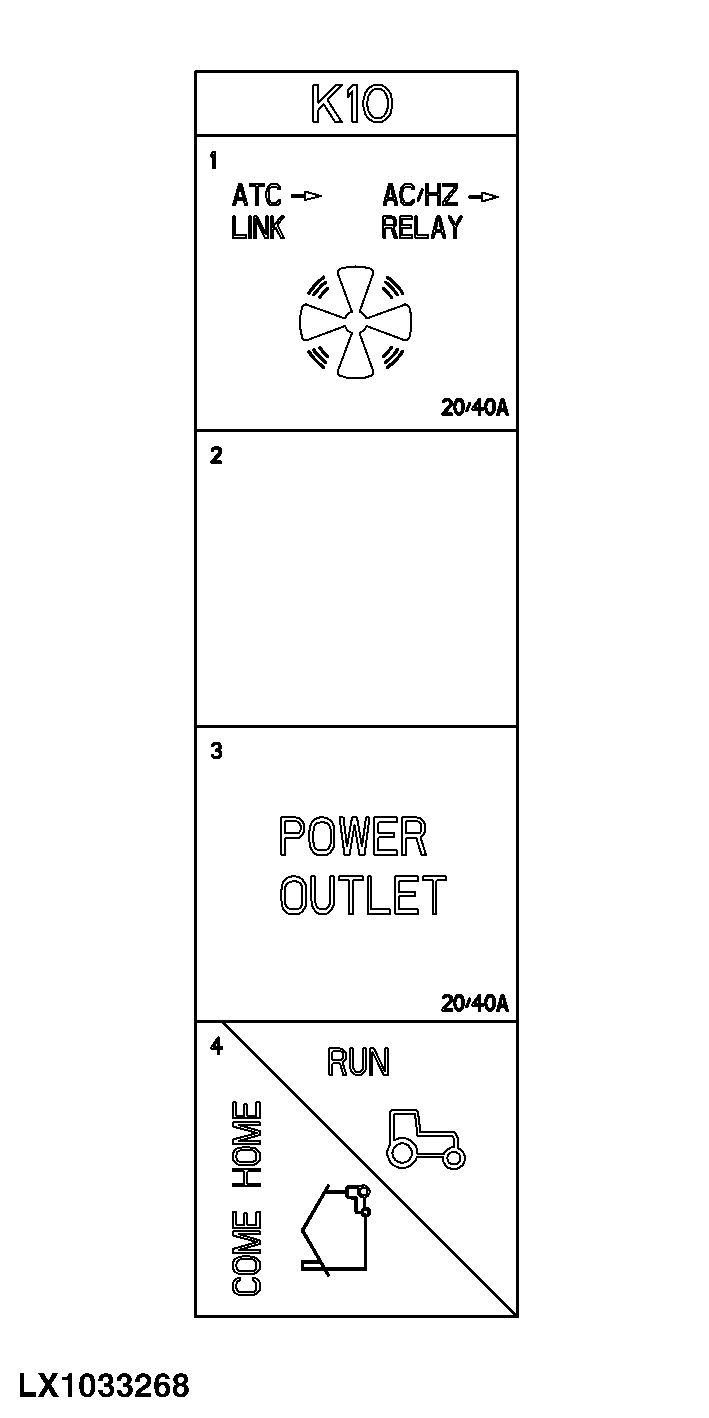

Relés (caja de relés K10)
K10/1 Relé del ventilador K10/2 Enchufe de puente Clima Trak K10/3 Relé de toma eléctrica de 3 polos, regleta de toma exterior K10/4 Enchufe para "Modo Emergencia"
LX1033268

OULXE59,0010668 -63-29JUL04-12/12
