Brazos elevadores

Acortando los brazos se obtiene una mayor altura de transporte. Alargando los brazos se aumenta la profundidad de labranza.

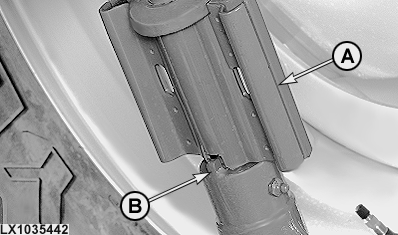

Para variar la posición del apero en sentido lateral, reajustar un brazo. Usar la manivela (A) para ajustar el tensor. Sacar el mango (A) del bloqueo (B) y ajustar el tensor elevador a la longitud deseada. Una vez realizado el ajuste, empujar hacia abajo el mango (A) y asegurarlo con el bloqueo (B).

Para reajustar el brazo elevador izquierdo:

• Si el brazo está equipado con mango de ajuste, proceder de forma similar al brazo derecho.
• Si el brazo carece de mango de ajuste, separarlo de la barra de tiro y enroscar o desenroscar la horquilla (C) del tensor.

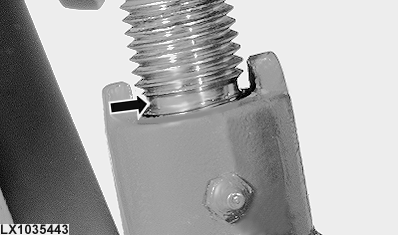

La longitud (D) de los brazos se debe mantener dentro de los límites especificados. Una ranura en la rosca de cada brazo indica el ajuste máximo permitido. Las roscas no deben ser sacadas de su alojamiento más allá de ese punto.

Tractores 6520 y 6620

• Longitud mínima 705 mm (27.8 in.)
• Longitud máxima 865 mm (34.1 in.)

Tractores 6820, 6920 y 6920S

• Largo mínimo: 875 mm (34.4 in.)
• Longitud máxima 1035 mm (40.7 in.)

NOTA: Las medidas indicadas son válidas con brazos elevadores fijados en las barras de tiro (sin flotación vertical).

NOTA: Un brazo lateral corto proporciona una altura de elevación mínima y una fuerza de elevación máxima.

Un brazo lateral largo proporciona una altura de elevación máxima y una fuerza de elevación menor.

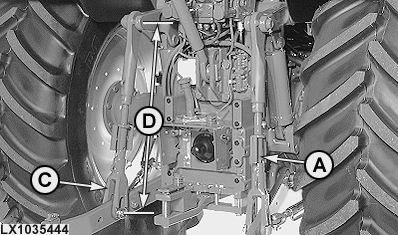

A-Palanca de ajuste
B-Bloqueo
C-Extremo de la horquilla
D-Longitud de las barras

OULXE59,00106FF -63-13JAN05-1/1
