Asiento neumático Air Comfort

Después de haber arrancado el motor, soltar la palanca (E) brevemente para poner el asiento en su posición central.

2. Ajuste de altura

Para ajustar la altura, tirar de la palanca (E) hacia arriba o empujarla hacia abajo.

3. Ajuste de amortiguación longitudinal

• Palanca (D) hacia adelante: sin suspensión longitudinal
• Palanca (D) hacia atrás: suspensión longitudinal

4. Ajuste de amortiguación lateral

• Palanca (G) hacia adelante: suspensión lateral
• Palanca (G) hacia atrás: sin suspensión lateral

IMPORTANTE: Apagar el motor antes de girar el asiento. Si se tocan los mados accidentalmente, se podría accionar el apero o poner en marcha el tractor.

El dispositivo de giro se acciona mediante la palanca (F) de la siguiente manera:

Levantar la palanca. El asiento gira 15° hacia la izquierda y la derecha. El asiento puede bloquearse en intervalos de 7,5°.

Para bajar el apoyabrazos 30°, presionar la palanca de inclinación (K) hacia dentro. El mando (J) permite ajustar la altura de los reposabrazos en cualquiera de sus 5 posiciones.

Si el tractor está equipado con cabina Premium Plus y consola de control en el reposabrazos:

Al conducir el tractor, no girar el asiento más de 7,5° . No permitir que la cosola de control tope con el volante de dirección.

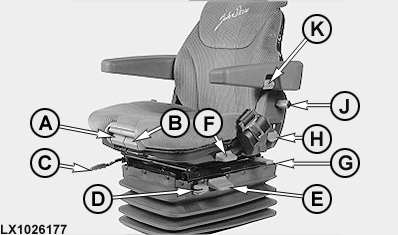

A-Palanca para ajustar la posición del cojín del asiento¹
B-Palanca para ajustar la inclinación del asiento¹
C-Ajuste longitudinal
D-Palanca para suspensión longitudinal
E-Ajuste de altura
F-Palanca de oscilación (giro del siento)
G-Palanca de suspensión lateral
H-Inclinación del respaldo
J-Ajuste de altura del apoyabrazos
K-Ajuste de inclinación de apoyabrazos

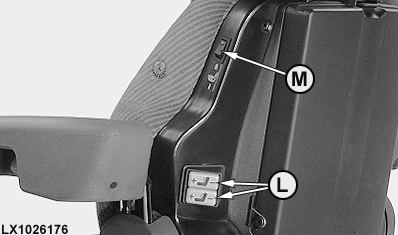

L-Ajuste de soporte lumbar neumático
M-Interruptor de calefacción del asiento¹

OULXE59,00107E4 -63-28JUL05-1/1
