Presa a sette contatti per rimorchio

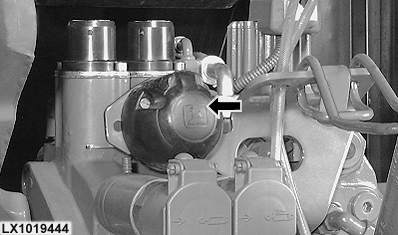

La presa consente di collegare luci, indicatori di direzione ed altri dispositivi elettrici per un rimorchio o un'attrezzatura. Se un'attrezzatura montata rende poco visibili gli indicatori di direzione o altre luci sul retro del trattore, usare sempre delle luci supplementari.

NOTA: Rivolgersi al concessionario John Deere per ordinare i connettori adeguati.

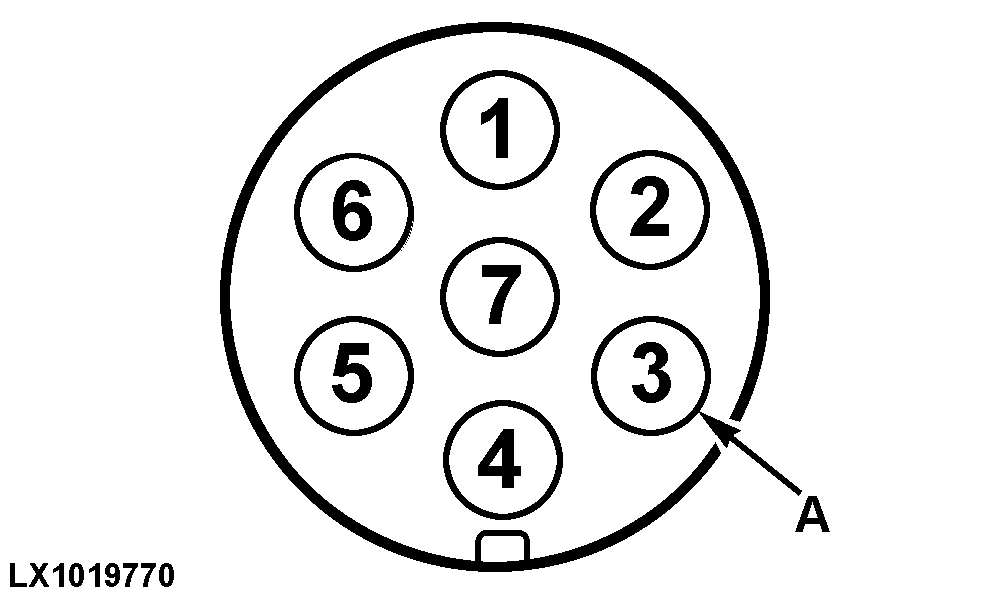

Il contatto (A) è impiegato per il collegamento a massa.

Collegamento Funzione Colore filo
1 Indicatore di direzione sinistro Verde scuro
2 - -
3 Massa Nero
4 Indicatore di direzione destro Viola
5 Luce di coda destra Grigio
6 Luci di stop Azzurro
7 Luce di coda sinistra Grigio


LX1019444
LX1019770

AG,OU12401,371 -39-01SEP00-1/1
