Regolazione limitazione pressione sui distributori idraulici (Serie 300)

NOTA: Tutti i distributori idraulici vengono regolati in fabbrica a 18.000 kPa (180 bar).

Se il distributore chiude in anticipo (la leva di comando si sposta sul neutrale in anticipo) oppure chiude in ritardo o non chiude affatto (la leva di comando si sposta sul neutrale in ritardo o non si sposta), procedere come segue:

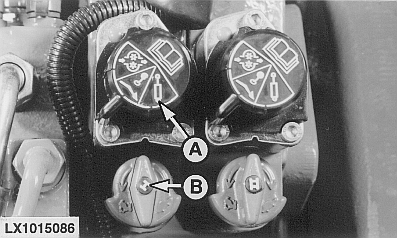

2. Inserire la funzione di bloccaggio (A) e spostare la valvola di comando (B) del flusso in posizione mediana.

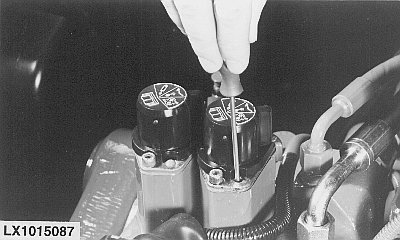

3. Rimuovere il tappo ed inserire un cacciavite.

4. Avviare il motore e ruotare la vite fino in fondo in senso orario.

5. Spostare la leva del distributore in posizione di "sollevamento" o "abbassamento" (la leva rimane nella posizione di "sollevamento" o "abbassamento").

6. Ruotare la vite in senso antiorario fino a quando la leva di comando non scatta in neutrale.

7. Ruotare ancora la vite di mezzo giro in senso antiorario.

NOTA: Un giro completo cambia la pressione di circa 4600 kPa (46 bar).

8. Togliere il cacciavite e reinstallare il tappo.

LX,OEQUIP006333 -39-01JUN96-1/1
