Prelievo olio per motore idraulico

Se si devono azionare dei motori idraulici, è consigliabile usare i distributori Serie 300.

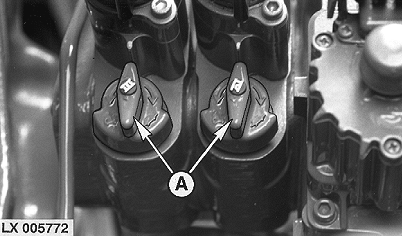

IMPORTANTE: Non regolare mai il flusso tramite una valvola esterna. Usare sempre le valvole di comando del carico (A).

Il massimo flusso di olio dal gruppo idraulico e trasmissione dipende dagli attacchi idraulici e dalle dimensioni della pompa idraulica installata sul trattore.

• Con la pompa da 23 cm ³ , la portata è di 54 litri/min.
• Con la pompa da 25 cm ³ , la portata è di 60 litri/min.
• Con la pompa da 27 cm ³ , la portata è di 63 litri/min.
• Quando si usa la pompa da 40 cm ³ insieme ai distributori Serie 200, è possibile ottenere una portata di 96 litri/min.

Arrestare il motore. Portare la leva di comando del relativo distributore in posizione di flottazione. Collegare il tubo proveniente dal motore idraulico.

NOTA: Quando la leva di comando viene spinta in avanti (o a destra, in caso di leva multifunzione), viene inviata pressione al giunto di attacco superiore.

Avviare il motore. Spostare la leva di comando in posizione di abbassamento. Per arrestare il motore idraulico, spostare la leva di comando in posizione flottazione. Arrestare il motore e scollegare il tubo idraulico.

IMPORTANTE: Non spostare la leva di comando in posizione neutrale per non causare contropressioni che danneggerebbero il motore idraulico ed i tubi.
