Regolazione della distanza tra le parallele

Portare il trattore al centro dell'attrezzatura. Rimuovere l'anello (B) e sollevare il coperchio (A). Usare la leva (H) per regolare la distanza tra le parallele.

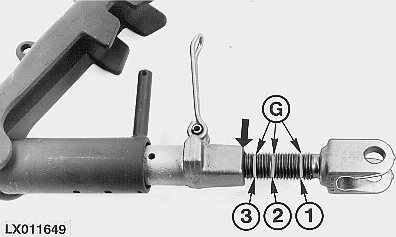

Le scanalature (G) costituiscono un riferimento per la regolazione della distanza tra le parallele.

Portare la scanalatura (G), che corrisponde alla categoria in uso, fino al bordo del manicotto (vedi freccia).

Quindi, inserire la maniglia (H) sulla spina (C), abbassare il coperchio (A) e fissarlo con l'anello (B). Regolare poi il distanziatore (D).

IMPORTANTE: La distanza tra le parallele deve essere sufficiente per evitare che queste interferiscano con i blocchi stabilizzatori (F), provocando danni meccanici.

A-Coperchio di ritegno
B-Anello
C-Spina
D-Distanziatore
E-Parallela
F-Blocco stabilizzatore
G-Scanalature corrispondenti alla Categoria
H-Leva
