Sostenere il peso con barra di presa tramite le parallele di un trattore di capacità adeguata e fare retromarcia verso la parte anteriore del trattore che deve ricevere il peso con barra di presa.

NOTA: Dopo l'installazione del peso con barra di presa non è più possibile usare i pesi anteriori addizionali convenzionali. L'eccezione è il gruppo pesi addizionali da 180 kg per i trattori 6820, 6920 e 6920S in abbinamento con il peso base di 110 kg.

Abbassare il peso con barra di presa sul peso base. Osservare l'accoppiamento dei pesi.

NON sganciare il peso dalle parallele del trattore ausiliario a questo punto. Inserire e serrare prima la vite di ritegno e fare riferimento alla descrizione che segue.

ATTENZIONE: Accertarsi che nessuno si trovi nella zona di pericolo.

ATTENZIONE: Inserire il freno di stazionamento ed il bloccaggio di

parcheggio del trattore che deve ricevere il peso con barra di presa.

ATTENZIONE: Per il sollevatore del trattore ausiliario selezionare "comando profondità".

ATTENZIONE: Accertarsi che i ganci delle parallele siano impegnati in modo corretto.

IMPORTANTE: L'installazione sul lato anteriore è autorizzata solo sui trattori con 4WD!

IMPORTANTE: Rispettare i carichi ammessi sull'assale e le capacità di carico dei pneumatici e dei cerchioni. Consultare il manuale dell'operatore e le note del costruttore dei pneumatici.

IMPORTANTE: Per l'attacco NON usare la barra del terzo punto.

OU12401,0000596 -39-01AUG01-1/3

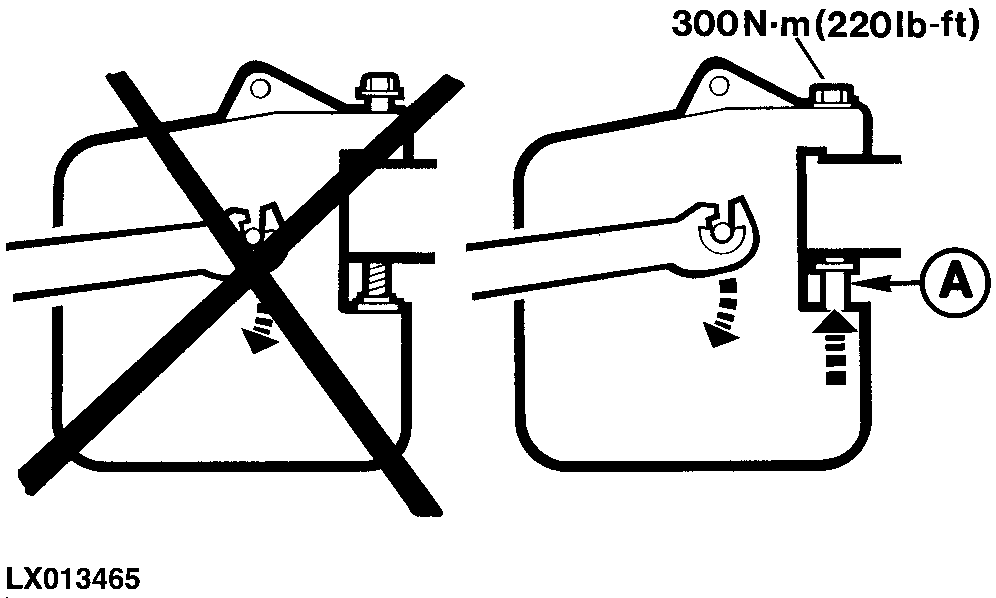

ATTENZIONE: Sostenere il peso con barra di presa fino a quando la vite di ritegno non è avvitata completamente e serrata in sede. Accertarsi anche che il dado di ritegno (A) contatti il peso base.

Serrare la vite a 300 N·m.

A questo punto staccare le parallele ed avvitare fino in fondo la spina che riceve il peso.

OU12401,0000596 -39-01AUG01-2/3

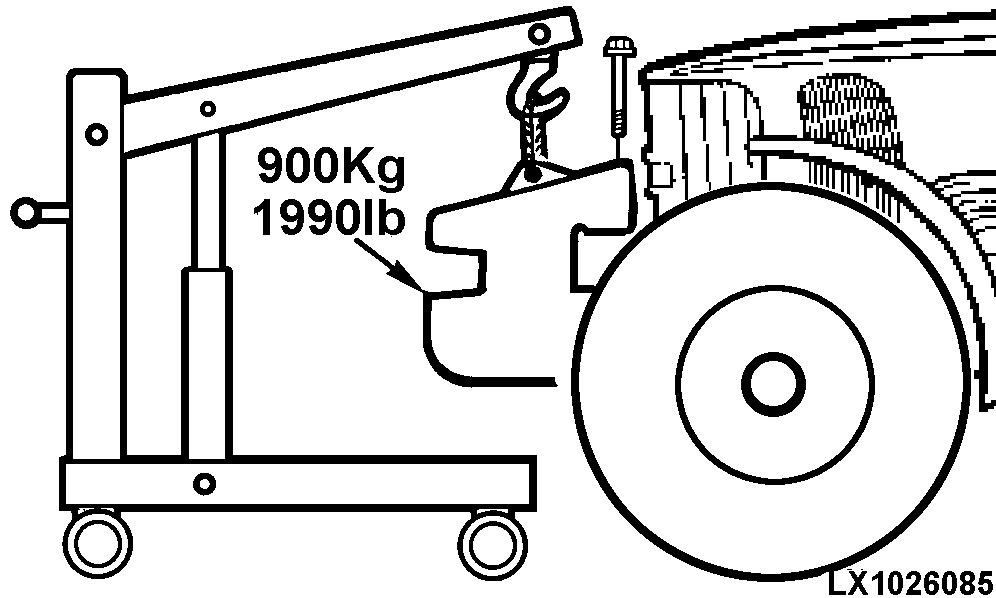

Il peso con barra di presa può essere attaccato anche usando un paranco o una gru adeguati. Sostenere il peso tramite l'apposito occhiello.

Quando il peso è disposto sul peso base, installare la vite di ritegno. Non sganciare il paranco prima di aver installato la vite.

Serrare la vite di ritegno a 300 N·m.

ATTENZIONE: Sostenere il peso con barra di presa fino a quando la vite di ritegno non è avvitata a fondo ed il dado di ritegno non è a contatto con il peso base.

ATTENZIONE: Se si usano organi di sollevamento commerciali, accertarsi che la loro capacità sia adeguata.

ATTENZIONE: Usare solo organi di sollevamento approvati.

OU12401,0000596 -39-01AUG01-3/3
