Leve per distributori idraulici a comando elettronico
La leva di comando ha quattro posizioni.
Quando la leva viene spostata in posizione di "retrazione", il cilindro remoto si retrae.
Il cilindro remoto si estende quando la leva viene spostata in posizione di "estensione".
Quando la leva si trova in "posizione neutrale", il cilindro remoto rimane fermo.
Quando la leva si trova in "posizione di flottazione", il pistone si muove liberamente all'interno del cilindro, e l'attrezzatura portata segue il profilo del terreno. Per ottenere questa posizione, spostare la leva tutta verso la posizione di "retrazione", premerla all'interno (nel bracciolo) e poi ancora in basso.
NOTA:
Se vengono usati dei distributori esterni addizionali, quando si arresta una funzione idraulica, spostare la leva di comando in neutrale.
|

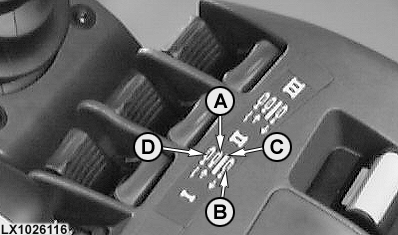

A-Retrazione
B-Estensione
C-Posizione neutrale (tra "retrazione" ed "estensione")
D-Posizione di flottazione
|
