Leve per distributori idraulici a comando meccanico

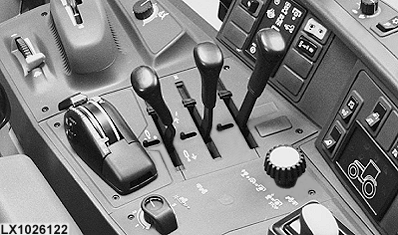

La leva di comando ha quattro posizioni.

Quando la leva viene spostata in posizione di "retrazione", il cilindro remoto si retrae.
Il cilindro remoto si estende quando la leva viene spostata in posizione di "estensione".
Quando la leva si trova in "posizione neutrale", il cilindro remoto rimane fermo.
Quando la leva si trova in "posizione di flottazione", il pistone si muove liberamente all'interno del cilindro, e l'attrezzatura portata segue il profilo del terreno.

NOTA: Se vengono usati dei distributori esterni addizionali, quando si arresta una funzione idraulica, spostare la leva di comando in neutrale.

ATTENZIONE: Sui distributori Serie100, le funzioni di estensione e retrazione sono dotate di trattenitore meccanico. Quando si avvia il motore, assicurarsi che la leva sia in posizione neutrale.

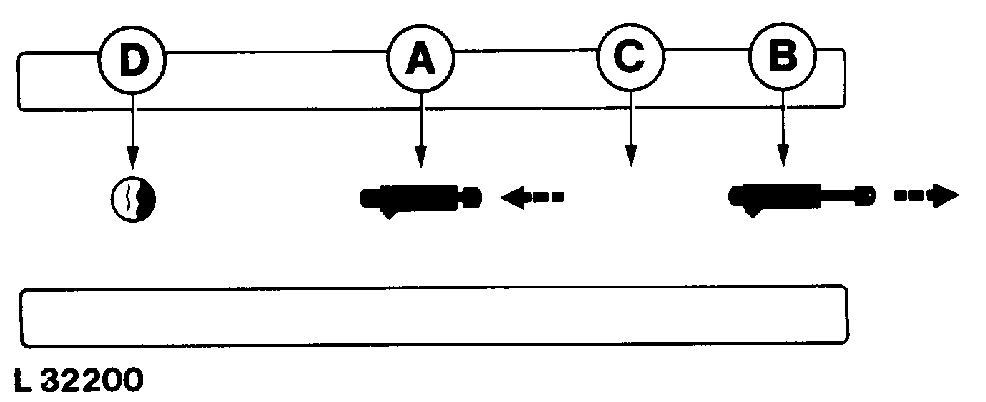

A-Retrazione
B-Estensione
C-Posizione neutrale
D-Posizione di flottazione

OU12401,00005D2 -39-01MAY01-1/2

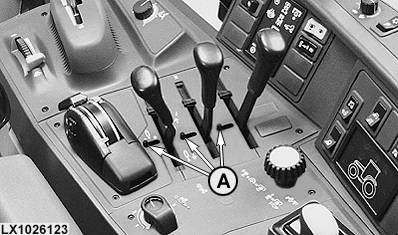

I dispositivi di bloccaggio (A) consentono di bloccare le leve di comando in posizione neutrale.

NOTA: Applicare i dispositivi di bloccaggio (A) durante la guida su strada e quando le leve di comando devono restare in posizione neutrale perché non in uso.

OU12401,00005D2 -39-01MAY01-2/2
