Istruzioni operative generali e accesso al modo ProgrammazioneDiagnosi con il visore digitale |
|
| Istruzioni operative generali | ||
|---|---|---|
| Trattori con visore digitale, ma senza HMS II | Trattori con visore digitale E con HMS II | |

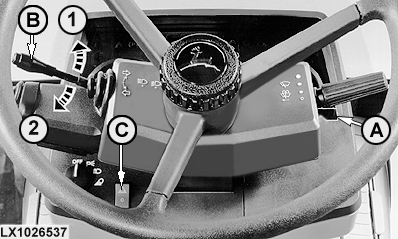

| Accesso al modo Programmazione | Attivare l'interruttore principale, attendere almeno 4 secondi, quindi tirare l'interruttore di scorrimento dati (A) e mantenerlo in questa posizione. | |
| Selezione delle unità di comando | Spostare una volta la leva (B) degli indicatori di direzione nel senso 1 o 2, quindi riportarla nella posizione originaria. | Spostare due volte in rapida successione la leva (B) degli indicatori di direzione nel senso 1 o 2, quindi riportarla nella posizione originaria. |
| Conferma delle unità di comando | Attivare e disattivare l'interruttore (C) delle luci di avvertimento pericolo | |
| Uscita dall'unità di comando | Tirare verso il volante la leva (B) degli indicatori di direzione (lampeggio per sorpasso) per almeno due secondi. | |
| Selezione degli indirizzi (incrementi di 1) | Spostare una volta la leva (B) degli indicatori di direzione nel senso 1 o 2, quindi riportarla nella posizione originaria. | Spostare due volte in rapida successione la leva (B) degli indicatori di direzione nel senso 1 o 2, quindi riportarla nella posizione originaria. |
| Selezione degli indirizzi (incrementi di 10) | Spostare la leva (B) degli indicatori di direzione nel senso 1 o 2, e lasciarla in questa posizione | |
| Selezione degli indirizzi (interruzione di un incremento di 10) | Disattivare la leva (B) degli indicatori di direzione | |
| Richiamo degli indirizzi di immissione dati (INP) | Tirare brevemente verso il volante la leva (B) degli indicatori di direzione (lampeggio per sorpasso). | |
| Accesso agli indirizzi di immissione dati (INP) | Attivare e disattivare l'interruttore (C) delle luci di avvertimento pericolo | |
| Selezione dell'informazione (dati in cifre) | Spostare una volta la leva (B) degli indicatori di direzione nel senso 1 o 2, quindi riportarla nella posizione originaria. | Spostare due volte in rapida successione la leva (B) degli indicatori di direzione nel senso 1 o 2, quindi riportarla nella posizione originaria. |
| Passaggio da un'informazione all'altra (dati in cifre) | Tirare brevemente verso il volante la leva (B) degli indicatori di direzione (lampeggio per sorpasso). | |
| Memorizzazione dell'informazione | Attivare e disattivare l'interruttore (C) delle luci di avvertimento pericolo | |
| Interruzione di una procedura | Tirare verso il volante la leva (B) degli indicatori di direzione (lampeggio per sorpasso) per almeno due secondi. | |
| Cancellazione dei codici di errore per diagnosi | Dopo che sul visore è comparso il messaggio "CLr?", attivare e disattivare l'interruttore del lampeggiatore di avvertimento pericolo. | |
OU12401,00009B2 -39-02FEB02-1/1 |
|

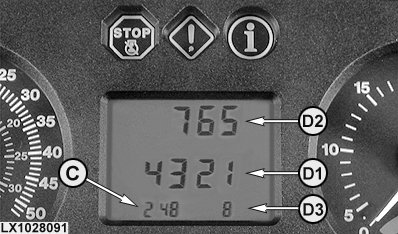

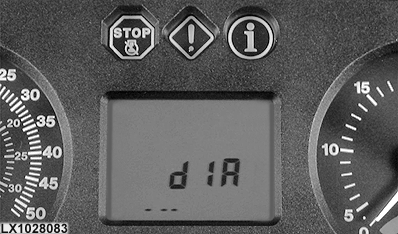

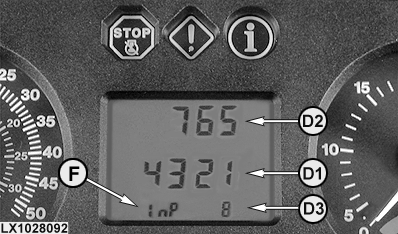

Cruscotto Dual Gauge II Il visore digitale mostra prima "diA". La visualizzazione cambia quando viene selezionata e confermata un'unità di comando. Il lato sinistro della riga inferiore (C) del visore digitale indica l'indirizzo. Se l'indirizzo è di immissione dati, il visore alterna tra il numero di indirizzo e "InP" (F). L'informazione viene visualizzata nella riga centrale (D1). Se quattro cifre non sono sufficienti, possono essere visualizzate anche tre cifre nella prima riga (D2) e una cifra nell'ultima riga (D3). Viene visualizzato un codice di errore per diagnosi composto di 8 cifre (6 prima del punto, 2 dopo), come segue:
|
|
OU12401,00009B2 -39-02FEB02-1/1 |
|

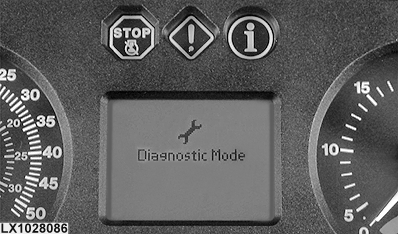

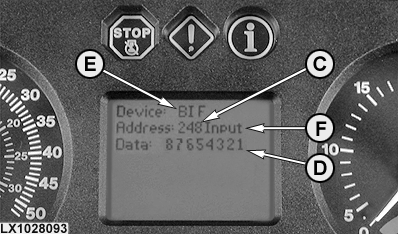

Cruscotto Dual Gauge Plus II Il cruscotto Dual Gauge Plus II visualizza prima "Diagnostic Mode" (modalità diagnosi). La visualizzazione cambia quando viene selezionata e confermata un'unità di comando. Le unità di comando (dopo la parola Device) vengono mostrate nella riga superiore (E) del visore digitale. Gli indirizzi vengono mostrati nella riga centrale (C). Quando si tratta di indirizzi di immissione dati, l'indirizzo è seguito dalla parola "Input" (F). L'informazione (dato) viene visualizzata nella riga inferiore (D).
|
|
OU12401,00009B2 -39-02FEB02-1/1 |
|
|
|
OU12401,00009B2 -39-02FEB02-1/1 |
|
Funzioni diagnostiche mediante il monitor delle prestazioni
|
| Istruzioni operative generali | |
|---|---|

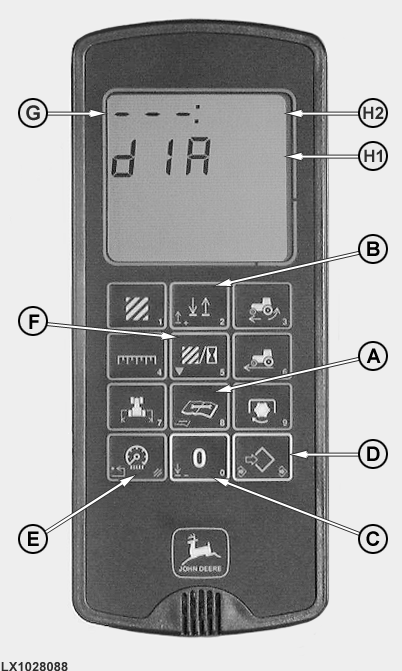

| Accesso al modo Programmazione | Attivare l'interruttore principale, attendere almeno 8 secondi, quindi premere il tasto "Manutenzione" (A) e mantenerlo premuto. |
| Selezione delle unità di comando | Premere il tasto "2" (B) o "0" (C) |
| Conferma delle unità di comando | Premere il tasto "Impostazione e memorizzazione" (D) |
| Uscita dall'unità di comando | Premere il tasto "Cancellazione" (E) |
| Selezione degli indirizzi (incrementi di 1) | Premere il tasto "2" (B) o "0" (C) |
| Selezione degli indirizzi (incrementi di 10) | Premere a lungo il tasto "2" (B) o "0" (C) |
| Richiamo di un indirizzo di immissione dati (INP) | Premere il tasto "5" (F). |
| Accesso agli indirizzi di immissione dati (INP) | Premere il tasto "Impostazione e memorizzazione" (D) |
| Immissione dell'informazione (dati in cifre) | Premere i tasti numerici |
| Memorizzazione dell'informazione | Premere il tasto "Impostazione e memorizzazione" (D) |
| Interruzione di una procedura | Premere il tasto "Cancellazione" (E) |
| Cancellazione dei codici di errore per diagnosi | Dopo che sul visore è comparso il messaggio "CLr?", premere il tasto "Impostazione e memorizzazione" (D). |
OU12401,00009B2 -39-02FEB02-1/1 |
|

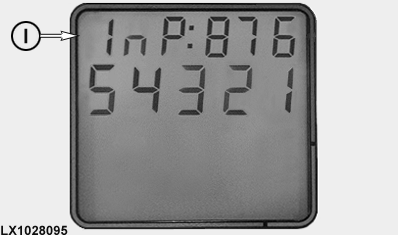

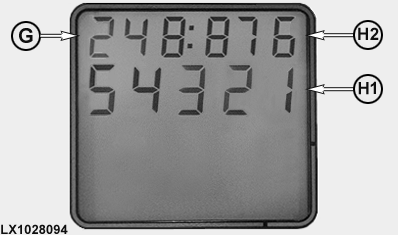

Visore Il dato sulla riga superiore del display è diviso dal segno ":". L'indirizzo (G) viene mostrato da tre cifre sul lato sinistro della riga superiore. Se si tratta di un indirizzo di immissione dati, il visore alterna tra il numero di indirizzo e "InP" (I). L'ultima riga contiene l'informazione (H1). Se cinque cifre non sono sufficienti, possono essere usate anche le tre cifre di destra della prima riga (H2). Viene visualizzato un codice di errore per diagnosi composto di 8 cifre (6 prima del punto, 2 dopo), come segue:
|
|
OU12401,00009B2 -39-02FEB02-1/1 |
Accesso al modo Programmazione
- - -1/1 |
Accesso al modo Programmazione mediante visore digitale |
|
|||||||
