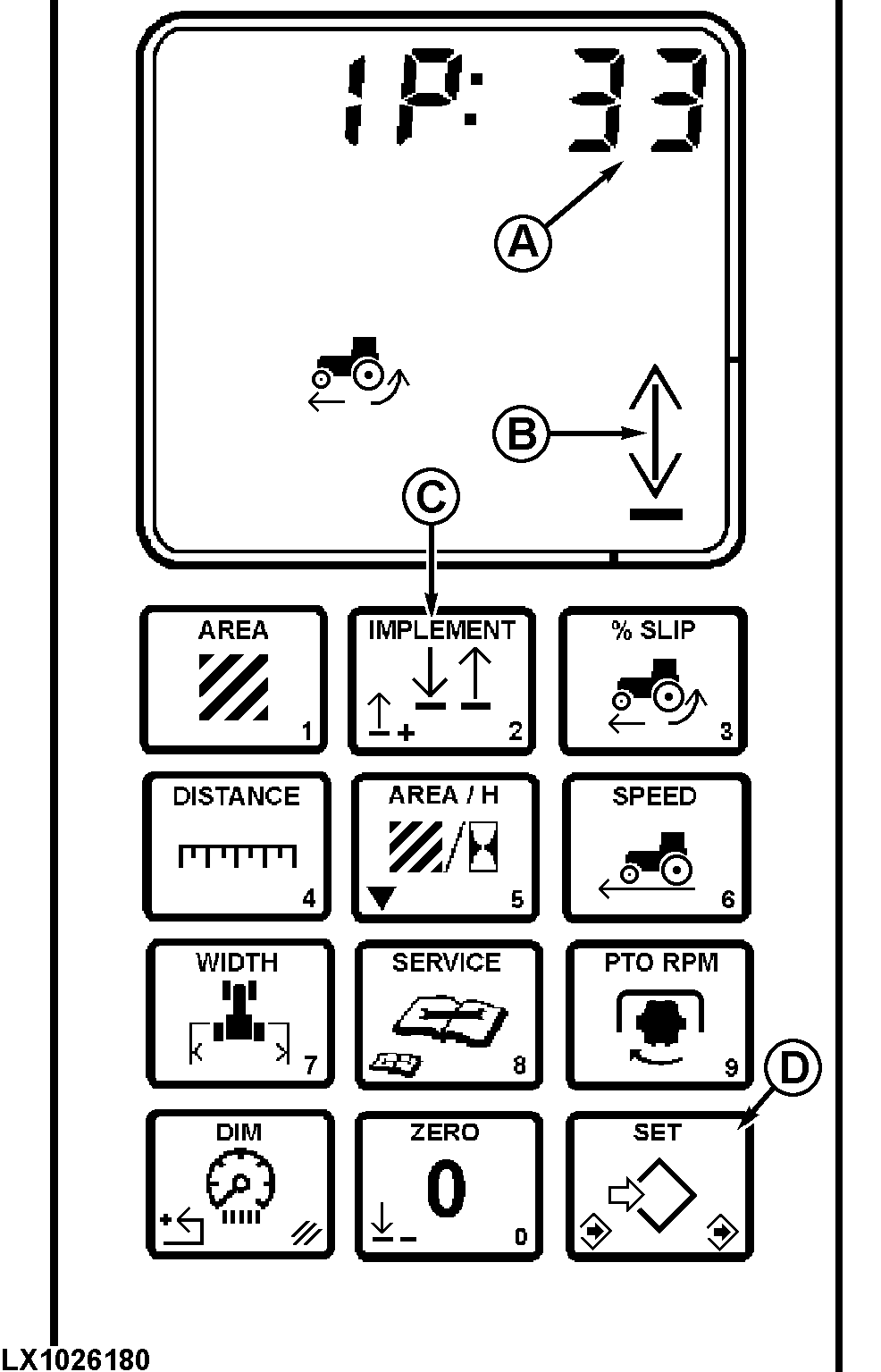

Funzionamento e calibrazioneATTREZZATURA (2) Premendo il tasto ATTREZZATURA si inverte il senso della freccia (B) verso l'"alto" o verso il "basso". Quando la freccia che indica la posizione dell'attrezzatura è rivolta in basso, sono attive tutte le funzioni di misurazione. Calibrazione selettore attrezzatura La procedura coordina la posizione della freccia indicatrice (B) con quella del tasto del sollevatore o dell'attrezzatura. Tenere premuto il tasto ATTREZZATURA per 4 secondi onde modificare il codice di funzione (A). Il visore mostrerà "IP:" ed un codice di funzione (33, 40 o 255). Questo numero indica quale dispositivo tiene sotto controllo l'indicatore (B) dell'attrezzatura. "33" sensore posizione sollevatore (regolazione limite di altezza). "40" commutatore attrezzatura sulla tastiera. "255" il primo movimento verso il basso seleziona automaticamente quale dispositivo esterno comanderà l'indicatore dell'attrezzatura (commutatore attrezzatura o sensore posizione sollevatore.) NOTA: Per modificare il senso della freccia (C), potrebbe essere necessario premere il commutatore (B). Se il commutatore dell'attrezzatura (C) non comanda la freccia indicatrice, significa che non è stato selezionato "40" come codice funzione. Per le applicazioni che usano esclusivamente il sensore del sollevatore o il commutatore dell'attrezzatura, usare "33" o "40". Inserendo "0" o qualsiasi altro numero diverso da quelli riportati sopra, si disattiva la funzione Attrezzatura. Premere il tasto IMPOSTAZIONE (D). Inserire 33, 40 o 255 tramite la tastiera, quindi premere il tasto MEMORIZZAZIONE (D). |
|
