Regolazione della barra di traino oscillante

La barra di traino oscillante può essere regolata a quattro diverse lunghezze:

250 mm, 350 mm, 400 mm e 550 mm.

NOTA: La posizione a 550 mm NON è un'opzione disponibile sui trattori 6820, 6920 e 6920S.

Queste lunghezze corrispondono alla distanza tra l'estremità dell'albero della PTO e il punto di attacco della barra di traino oscillante.

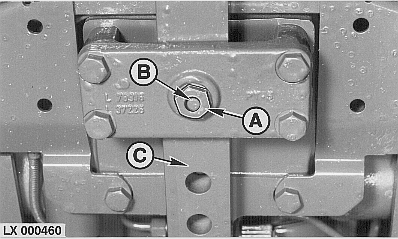

1. Rimuovere il dado esagonale (A).
2. Rimuovere la spina di bloccaggio (B).
3. Spostare la barra di traino (C) nella posizione desiderata e reinstallare la spina di bloccaggio.
4. Serrare il dado esagonale (A) a 250 N·m.

OU12401,00009C4 -39-01JAN02-1/1
