Distributori idraulici

Il trattore può essere dotato di una delle tre diverse versioni di distributori idraulici: Serie 100, Serie 200 o Serie 300.

I distributori Serie 100 offrono le funzioni di sollevamento e di abbassamento, oltre ad una posizione di flottazione.

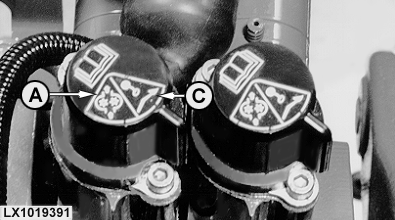

I distributori Serie 200, oltre alle funzioni suddette, dispongono anche di un ritegno (A) che trattiene la leva di comando nella posizione di sollevamento o abbassamento fino all'intervento manuale.

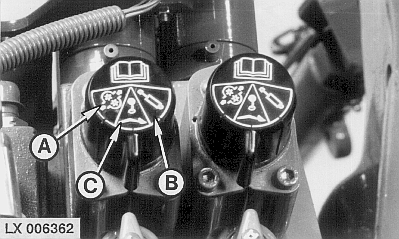

I distributori Serie 300 offrono anche una funzione di ritegno (B) che trattiene la leva di comando in posizione di sollevamento o abbassamento fino a quando la pressione nel circuito idraulico non raggiunge un valore predefinito (es. quando un cilindro comandato a distanza non ha raggiunto il finecorsa).

In posizione (C), i due tipi di ritegno non sono attivati. La leva di comando ritorna in neutrale appena viene rilasciata.

Se viene collegata un'utenza, (es. un cilindro idraulico) il lato mandata (per l'estensione) deve essere collegato all' attacco inferiore nel caso della Serie 200 . Sulla Serie 300 , il lato mandata (es. estensione cilindro) può essere collegato all' attacco superiore o inferiore . Questi distributori sono dotati di una valvola di ritegno che impedisce la perdita di pressione per trafilamento (retrazione del cilindro), qualora il motore venisse arrestato. I distributori Serie 100 NON dispongono di questa valvola.

OU12401,0000CB3 -39-01FEB03-1/1
