Istruzioni operative

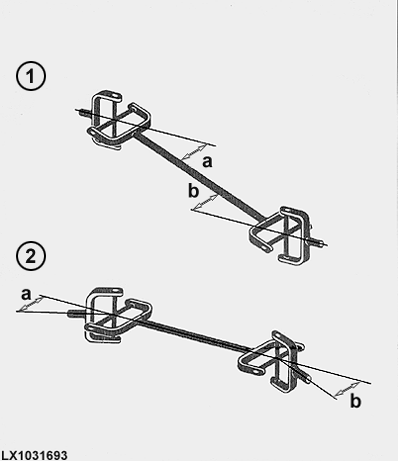

Gli angoli (a) e (b) ai giunti cardanici devono essere il più possibile uguali su entrambe le estremità dell'albero di comando.

Nelle applicazioni in cui ciò spesso non avviene (es. con diverse curve strette), si raccomanda l'uso di un albero di comando con giunto omocinetico.

NOTA: Nei due disegni non è riportata alcuna protezione dell'albero di comando. La protezione è obbligatoria durante l'azionamento degli alberi di comando.

IMPORTANTE: Quando si utilizzano alberi di comando di tipo telescopico, le forcelle alle estremità dell'albero intermedio devono essere allineate sullo stesso piano.

1-Alberi disposti a Z
2-Alberi disposti a W

OU12401,0000CD6 -39-01MAR03-1/1
