Scatole dei relè e dei fusibili, trattori senza cabina
Scatole dei relè e dei fusibili
NOTA:
In funzione dell'allestimento del trattore, i fusibili e i relè mostrati di seguito potrebbero non essere tutti installati.

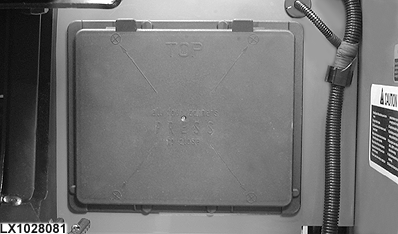

Le scatole dei fusibili e dei relè sono situate a sinistra, dietro il posto di guida, sulla parete posteriore della postazione dell'operatore aperta.
Togliere il coperchio.
|
|
|
|
OU12401,0000CE6 -39-01MAR03-1/3
|
|

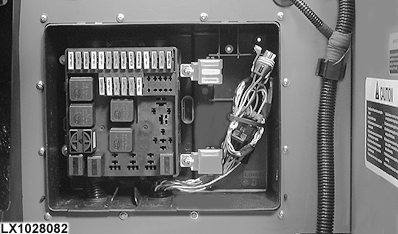

Fusibili e relè
IMPORTANTE:
Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile già installato.
F101
20 A, interruttore principale (BAT)
F102
30 A, alimentazione circuiti elettronici
F103
15 A, preriscaldatore combustibile, pompa alimentazione combustibile, valvola arresto pompa iniezione
F104
10 A, gruppo informazioni di base, unità di comando base (PTO, trazione anteriore, bloccaggio differenziale, interruttore indicatori di direzione) (alimentazione)
F105
20 A, indicatore di direzione sinistro
|
F106
20 A, indicatore di direzione destro, luci di avvertimento pericolo
F107
10 A, controller BCU (alimentazione)
F108
20 A, interruttore luci di stop, luci di stop
F109
20 A, interruttore luci (terminale B)
F110
15 A, fari abbaglianti
F111
10 A, faro anabbagliante sinistro
F112
10 A, faro anabbagliante destro
F113
10 A, luce di coda sinistra, luce di ingombro destra, luce targa
F114
10 A, luce di coda destra, luce di ingombro sinistra
F115
15 A, clacson, connettore per caricatore frontale
F116
30 A, presa a 3 contatti, gruppo prese (tensione di batteria)
F117
10 A, presa a 3 contatti, gruppo prese
|
|
|
OU12401,0000CE6 -39-01MAR03-2/3
|
|
F118
10 A, gruppo informazioni di base (tensione di batteria)
F119
10 A, sedile dell'operatore
F120
10 A, fari di lavoro su parafanghi anteriori e fari di lavoro anteriori d'angolo
F21/1
10 A, fari di lavoro su parafanghi posteriori
F21/2
10 A, controller ECU (tensione di batteria)
F21/3
10 A, controller ECU (alimentazione)
V101
Vacante
V102
Vacante
V103
Vacante
V104
Vacante
V105
Vacante
K101
Relè per alimentazione circuiti elettronici
K102
Relè presa a 3 contatti, gruppo prese di alimentazione
|
K103
Relè per fari anabbaglianti
K104
Vacante
K105
Dispositivo di segnalazione acustica
K106
Relè per fari abbaglianti
K107
Vacante
K108
Diodo 3 A, illuminazione
K108
Diodo 1 A, alimentazione circuiti elettronici
K109
Relè per fari di lavoro su parafanghi anteriori e fari di lavoro anteriori d'angolo
K110
Vacante
K111
Vacante
K112
Vacante
K113
Relè preriscaldatore combustibile, pompa alimentazione combustibile, valvola arresto pompa di iniezione
|
|
|
OU12401,0000CE6 -39-01MAR03-3/3
|
|
