Ventilatore e bocchette di ventilazione (trattori non dotati di sistema ClimaTrak)

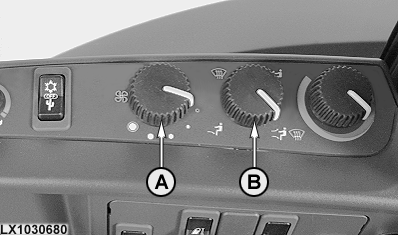

Le quattro velocità del ventilatore sono comandate dall'interruttore (A). Mediante il selettore (B) si modifica la direzione generale del flusso di aria.

Sbrinamento o disappannamento del parabrezza

Impostare la massima temperatura di riscaldamento. Portare la manopola (B) dell'interruttore sul simbolo (D) e la manopola (A) (ventilatore) sulla posizione 4.

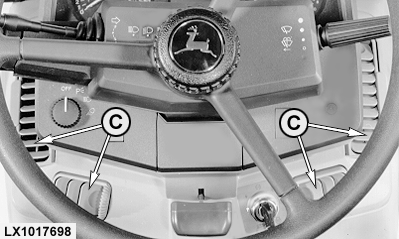

Per dirigere il flusso dell'aria verso il guidatore , posizionare la manopola (B) sul simbolo (E). Attivare il ventilatore mediante la manopola (A) dell'interruttore. La direzione ed il flusso dell'aria possono essere ulteriormente regolati mediante le bocchette di ventilazione (C).

Per diffondere uniformemente nella cabina il flusso dell'aria, posizionare la manopola (B) sul simbolo (F). Attivare il ventilatore mediante la manopola (A) dell'interruttore.

Per dirigere il flusso d'aria nella zona dei pedali , posizionare la manopola (B) sul simbolo (G). Attivare il ventilatore mediante la manopola (A) dell'interruttore.

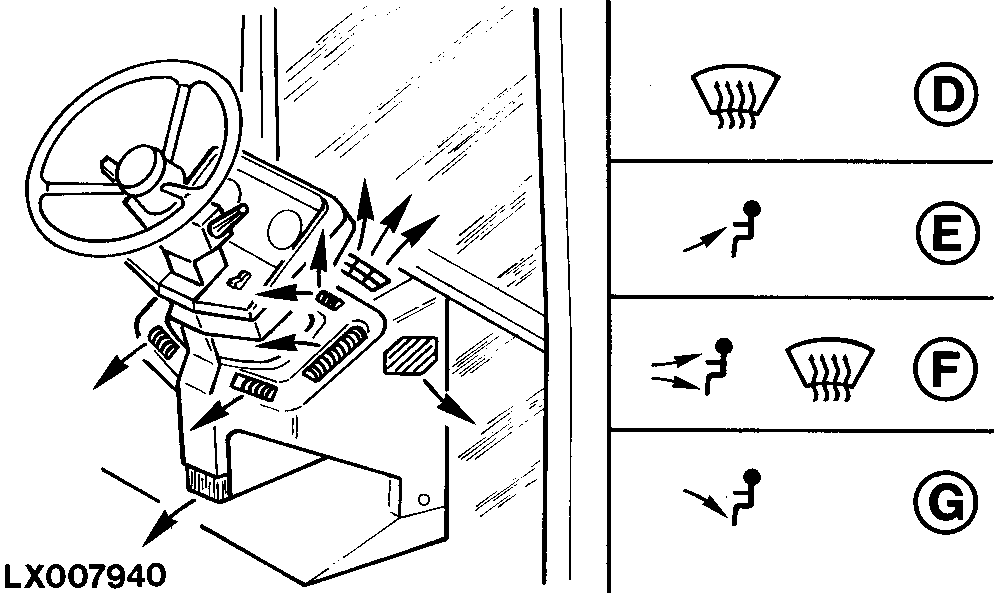

Direzione del flusso dell'aria

Posizioni dell'interruttore (B):

• Simbolo (D) = flusso dell'aria verso il parabrezza
• Simbolo (E) = flusso dell'aria verso il guidatore
• Simbolo (F) = flusso dell'aria verso i finestrini, il guidatore e la zona dei pedali
• Simbolo (G) = flusso dell'aria verso la zona dei pedali

OU12401,0000DC4 -39-01JUL03-1/1
