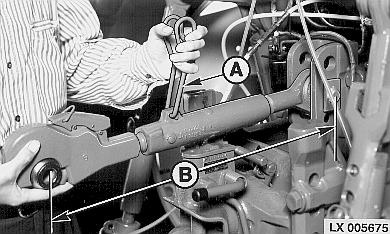

Braccio del terzo puntoLa lunghezza del braccio del terzo punto può essere variata mediante la maniglia di regolazione (A). Sollevare la maniglia e ruotarla fino ad ottenere la lunghezza desiderata. La lunghezza (B) deve essere tra 530 mm e 725 mm sui trattori 6520 e 6620, e tra 587 mm e 782 mm sui trattori 6820, 6920 e 6920S. Attenersi alle dimensioni specificate. Le scanalature sulla parte filettata del braccio indicano la lunghezza massima permessa. La parte filettata del braccio non deve essere estratta oltre le scanalature. Dopo la regolazione, riportare la maniglia in basso sopra il braccio. Inserire lo spinotto di collegamento attraverso il montante dell'attrezzatura e il braccio del terzo punto, quindi fissarlo. |
|
OU12401,0000DD6 -39-01JUL03-1/1 |
