Controllo del livello dell'olio, riduttori finali dell'assale per la trazione anteriore

causym ATTENZIONE: Se l'olio è molto caldo, potrebbe essere sotto pressione. Svitare lentamente il tappo del foro di livello.

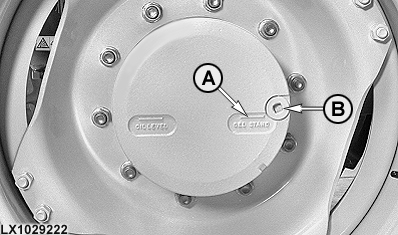

1. Far girare la ruota fino a portare orizzontale la riga (A) per il livello dell'olio ("OIL LEVEL").

2. Rimuovere il tappo (B) del foro di livello. L'olio deve arrivare al bordo del foro.

3. Se necessario, rabboccare attraverso questo foro. Serrare il tappo del foro di livello a 150 N·m. Usare sempre uno degli oli per trasmissioni elencati nella Sezione "Gasolio, lubrificanti, olio idraulico e liquido di raffreddamento".

NOTA: Sostituire l'olio della scatola dell'assale e dei riduttori finali dopo le prime 100 ore di esercizio. In seguito, sostituirlo ogni 1500 ore di esercizio o ogni 2 anni (evento che si verifica prima).

LX1029222

OU12401,0000E03 -39-01JUL03-1/1
