Sostituzione dell'olio nei riduttori finali (assale trazione anteriore con freno)

Sostituire l'olio dei riduttori finali appena dopo le prime 100 ore di esercizio. Quindi, sostituire l'olio ogni 750 ore di esercizio. Usare sempre uno degli oli per trasmissioni elencati nella Sezione "Gasolio, lubrificanti, olio idraulico e liquido di raffreddamento".

causym ATTENZIONE: Se l'olio è molto caldo, potrebbe essere sotto pressione. Togliere lentamente il tappo filettato del foro di scarico.

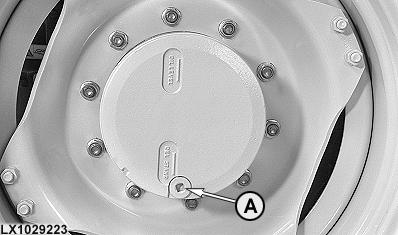

1. Girare la ruota fino a portare in basso il tappo filettato (A) del foro di scarico. Togliere il tappo filettato e raccogliere l'olio in un recipiente adeguato.

2. Girare la ruota di 90°, in modo che la linea per il livello dell'olio si trovi in posizione orizzontale (vedi "Manutenzione, ogni 250 ore") e rifornire con olio nuovo attraverso il foro del tappo di scarico. L'olio deve arrivare al bordo del foro.

3. Rimontare il tappo del foro di scarico e serrare a 150 N·m (trattori da 6520 a 6820) o a 120 N·m (trattori 6920 e 6920S).

Per le quantità di olio da immettere, vedi "Caratteristiche tecniche".

LX1029223

OU12401,0000E06 -39-01JUL03-1/1
