Fusibili

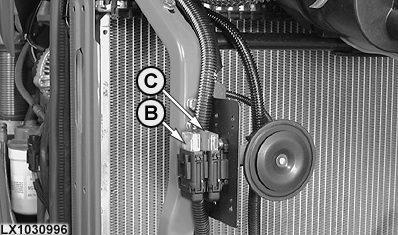

I due fusibili principali sono situati nel cofano del motore, fissati al lato destro del telaio, appena sopra la batteria.

Trattori senza cabina

F13 › 60 A, circuito batteria (alimentazione principale)

F14 › 60 A, circuito batteria (alimentazione principale)

Trattori con cabina

F13 › 80 A, circuito batteria (alimentazione principale)

F14 › 80 A, circuito batteria (alimentazione principale)

IMPORTANTE: Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile installato in origine.

Aprire il coperchio del cofano.

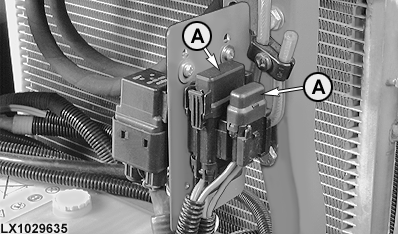

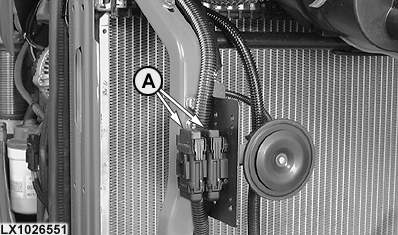

Rimuovere i coperchi (A) dai due fusibili.

Sostituire il fusibile (B) o (C).

Rimettere i coperchi sui fusibili.

A-Coperchi fusibili
B-Fusibile principale (F13)
C-Fusibile principale (F14)

OU12401,0000E09 -39-11OCT03-1/5

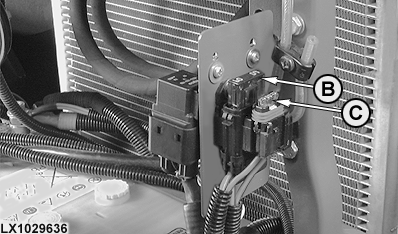

I due fusibili sono situati nel cofano del motore, fissati al lato sinistro del telaio, sopra la batteria.

F16 › 60 A, BUS (componenti) attrezzatura

F17 › 30 A, BUS (CAN BUS) attrezzatura

IMPORTANTE: Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile installato in origine.

Aprire il coperchio del cofano.

Rimuovere i coperchi (A) dai due fusibili.

Sostituire il fusibile (B) o (C).

Rimettere i coperchi sui fusibili.

A-Coperchi fusibili
B-Fusibile F16 per BUS (componenti) attrezzatura (60 A)
C-Fusibile F17 per BUS (CAN BUS) attrezzatura (30 A)

OU12401,0000E09 -39-11OCT03-2/5

Il fusibile per la pompa del liquido di raffreddamento, circuito LTC, si trova sul lato destro del monoblocco del motore.

F22 - 30 A, pompa liquido di raffreddamento, circuito LTC

IMPORTANTE: Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile installato in origine.

Aprire il coperchio del cofano.

Rimuovere il coperchio (A) del fusibile.

Sostituire il fusibile (B).

Rimettere il coperchio sul fusibile.

A-Coperchi fusibili

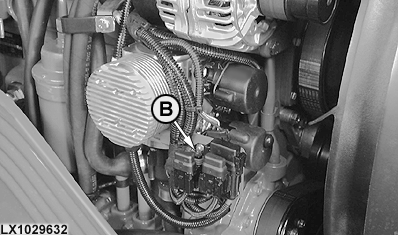

B-Fusibile F22 per pompa liquido di raffreddamento, circuito LTC

OU12401,0000E09 -39-11OCT03-3/5

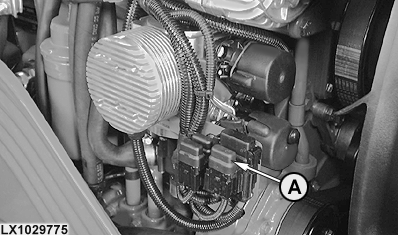

Il fusibile per l'elemento riscaldante del dispositivo ausiliario elettrico di avviamento si trova sul lato destro del monoblocco del motore.

F09 - 70 A, elemento riscaldante dispositivo ausiliario elettrico di avviamento

IMPORTANTE: Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile installato in origine.

Aprire il coperchio del cofano.

Togliere il coperchio del fusibile.

Sostituire il fusibile (A).

Rimettere il coperchio sul fusibile.

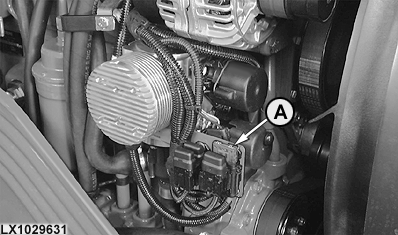

A-Fusibile F09 per elemento riscaldante (dispositivo ausiliario elettrico di avviamento)

OU12401,0000E09 -39-11OCT03-4/5

Il fusibile per la spia luminosa del dispositivo ausiliario elettrico di avviamento si trova sul lato destro del monoblocco del motore.

F11 - 10 A, spia luminosa dispositivo ausiliario elettrico di avviamento

IMPORTANTE: Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello del fusibile installato in origine.

Aprire il coperchio del cofano.

Togliere il coperchio del fusibile.

Sostituire il fusibile (B).

Rimettere il coperchio sul fusibile.

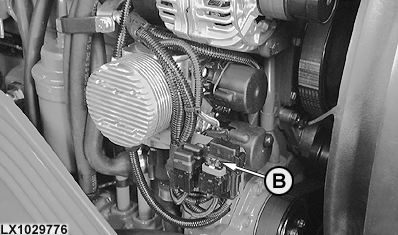

B-Fusibile F11 per spia luminosa (dispositivo ausiliario elettrico di avviamento)
