Sostituzione dell'olio del sistema idraulico e della trasmissione (trattori NON dotati di AutoPowr)

2. Parcheggiare il trattore in modo che sia orizzontale. Abbassare le parallele e le attrezzature portate anteriormente.

3. Arrestare il motore e togliere la chiave.

4. Inserire il freno di stazionamento (trasmissione in neutrale).

5. Togliere i tappi filettati (A) dei fori di scarico.

6. Sostituire le cartucce (B) dei filtri dell'olio per la trasmissione e il sistema idraulico.

7. Togliere il tappo filettato (C), estrarre la retina di aspirazione e lavarla nel gasolio.

8. Prima di rifornire con olio nuovo, reinstallare la retina di aspirazione, sostituire le guarnizioni di tenuta e serrare i tappi filettati dei fori di scarico a 50 N·m.

9. Rifornire la cassa della trasmissione che contiene l'olio per la trasmissione e il sistema idraulico.

Fare girare brevemente il motore e azionare le funzioni idrauliche. Arrestare il motore.

Attendere 10-15 minuti prima di controllare il livello dell'olio. Il livello dell'olio deve arrivare tra i due riferimenti dell'astina. In caso contrario, adeguare il livello dell'olio.

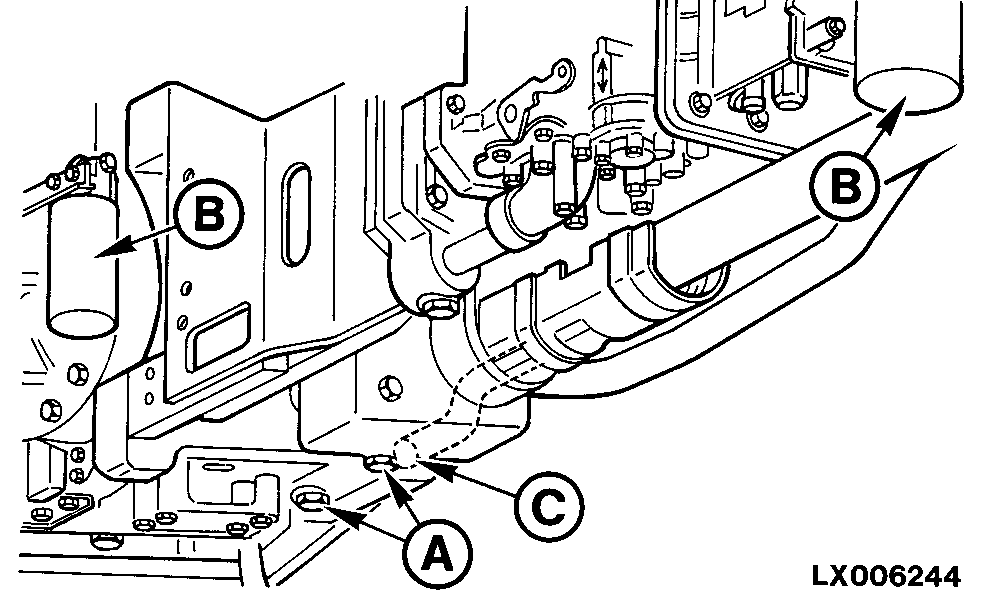

A-Tappi filettati fori di scarico
B-Filtri olio trasmissione e sistema idraulico
C-Tappo filettato foro di scarico
D-Serbatoio supplementare olio

OU12401,0000E89 -39-13OCT03-1/2

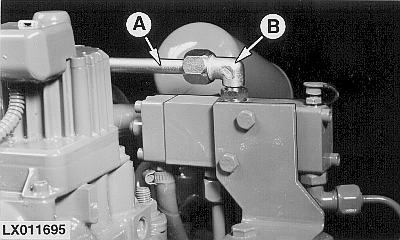

2. Allentare il raccordo (B) e ruotarlo da un lato.

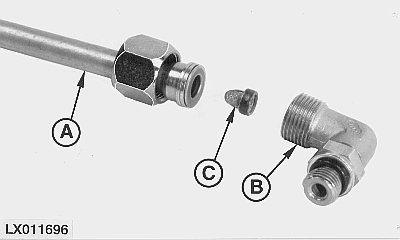

3. Togliere la retina (C) dal tubo idraulico (A) e lavarla nel gasolio.

4. Inserire la retina (C) e collegare il tubo idraulico (A).

5. Serrare il tubo idraulico (A) e il raccordo (B).

OU12401,0000E89 -39-13OCT03-2/2
